Guía completa de cementación del acero
Imagine un componente de acero que combine una superficie dura y resistente al desgaste con un núcleo elástico y flexible. Este equilibrio aparentemente ideal es...
Imagine transformar la superficie del acero dulce en una capa dura y resistente al desgaste, manteniendo al mismo tiempo su núcleo dúctil. Este extraordinario proceso, conocido como cementación, ha intrigado a los metalúrgicos durante siglos. Si está listo para adentrarse en los entresijos de la cementación y descubrir cómo puede conseguir resultados profesionales en casa, está en el lugar adecuado. Nuestra completa guía le guiará a través de diversos métodos como el carburizado y la nitruración, le explicará la importancia del tratamiento térmico y le proporcionará instrucciones paso a paso adaptadas a los entusiastas de nivel intermedio. Tanto si siente curiosidad por las diferencias entre las técnicas de temple como si se pregunta si necesita un equipo especializado, este artículo le ayudará. ¿Listo para descubrir los secretos de la cementación? Sumerjámonos de lleno y exploremos cómo puede elevar sus habilidades metalúrgicas a nuevas cotas.
La cementación en caja es una técnica metalúrgica que mejora las características superficiales de los metales, especialmente del acero dulce. Al crear una capa exterior endurecida mientras se mantiene un núcleo dúctil más blando, esta técnica da como resultado un metal con una superficie dura y un interior resistente, lo que mejora la resistencia al desgaste, la durabilidad y el rendimiento de los componentes sometidos a grandes esfuerzos.
El objetivo principal de la cementación en caja es endurecer la superficie del metal. Esto se consigue introduciendo elementos como carbono o nitrógeno en la capa superficial. El proceso suele consistir en calentar el metal a alta temperatura, lo que permite que estos elementos se difundan en la superficie. Una vez alcanzada la concentración deseada, el metal se enfría rápidamente para fijar la dureza.
Existen varios métodos de cementación en caja, cada uno de ellos adecuado para diferentes aplicaciones y materiales:
La cementación en caja es especialmente eficaz en aceros con bajo contenido en carbono, como los grados 1018 y 1020, que absorben fácilmente el carbono. Los aceros de carbono medio, como el 1045 y el 4140, también pueden cementarse para mejorar la dureza superficial. Además, algunos aceros aleados, como el 8620 y el 9310, responden bien a la cementación en caja y se utilizan habitualmente en aplicaciones críticas.
El principal beneficio de la cementación en caja es el aumento significativo de la resistencia al desgaste. La capa superficial endurecida reduce el desgaste de los componentes, alargando su vida útil.
Mantener un núcleo más blando es crucial para muchas aplicaciones, ya que proporciona flexibilidad y resistencia al impacto. Este equilibrio entre dureza y tenacidad garantiza que los componentes puedan soportar diversas tensiones sin fracturarse.
Los distintos métodos de cementación permiten un control preciso del proceso y la personalización en función de los requisitos específicos del material y las aplicaciones previstas. Esta versatilidad hace de la cementación en caja la opción preferida para muchos procesos industriales y de fabricación.
La cementación requiere un equipo específico para obtener los resultados deseados:
El uso de equipos de protección individual (EPI), como guantes, gafas y ropa protectora, es esencial para evitar lesiones por altas temperaturas y materiales peligrosos. Los procedimientos adecuados de ventilación y manipulación también son fundamentales para garantizar un entorno de trabajo seguro.
La cementación es una técnica de tratamiento térmico que aumenta la dureza superficial del acero dulce, manteniendo su núcleo duro y flexible. Este método mejora significativamente la resistencia al desgaste y la durabilidad de los componentes metálicos, por lo que es ideal para aplicaciones que requieren un exterior duro pero resistente.
El objetivo principal de la cementación en caja es crear una capa exterior endurecida en la superficie del metal. Esto se consigue introduciendo elementos como carbono o nitrógeno en la capa superficial del acero. El acero se calienta a alta temperatura, lo que permite que estos elementos se difundan en la superficie. Una vez alcanzada la concentración deseada, el metal se enfría rápidamente para fijar la estructura endurecida.
Existen varios métodos de cementación en caja, cada uno con su proceso específico y sus ventajas:
La carburación consiste en calentar el acero en un entorno rico en carbono -ya sea paquete, líquido o gas- a temperaturas de entre 850 y 950°C. Los átomos de carbono se difunden en la superficie del acero, creando una capa endurecida que puede alcanzar niveles de dureza superficial de hasta 60-65 HRC. Tras la cementación, el acero se templa para formar una estructura martensítica dura.
La nitruración introduce nitrógeno en la superficie del acero calentándolo en una atmósfera rica en amoníaco a temperaturas de entre 500 y 600°C. Este proceso crea una capa superficial dura sin temple, lo que minimiza la distorsión. La nitruración es ideal para piezas que requieren gran resistencia al desgaste y estabilidad dimensional, como engranajes y ejes.
La carbonitruración combina la difusión de carbono y nitrógeno a temperaturas que oscilan entre 750 y 900°C, seguida de un enfriamiento en aceite. Este método produce una superficie más dura que el carburizado solo, por lo que es ideal para aceros de carbono medio. El proceso es más rápido y mejora eficazmente la dureza superficial y la resistencia al desgaste.
La nitrocarburación ferrítica difunde carbono y nitrógeno en el acero a temperaturas relativamente bajas (570-580°C). Este proceso da como resultado una superficie resistente a la corrosión con una distorsión reducida, por lo que es adecuado para componentes que deben mantener unas dimensiones precisas.
El éxito de la cementación en caja depende de varios parámetros críticos y del equipo:
No todos los aceros responden igual a la cementación en caja. Las calidades óptimas para la cementación son los aceros bajos en carbono, como el 1018 y el 1020, y los aceros aleados, como el 8620 y el 9310. Estos aceros absorben el carbono más eficazmente, lo que es crucial para alcanzar los niveles de dureza necesarios. Los métodos tradicionales de temple y revenido son menos eficaces para el acero dulce debido a su bajo contenido en carbono, por lo que el temple superficial es un paso necesario.
Los últimos avances en las técnicas de cementación han introducido mejoras en los aditivos, como la mezcla de carbonato sódico con carbón vegetal durante la cementación en paquete para aumentar la profundidad de la caja. Las medidas de seguridad, incluido el uso de equipos de protección individual (EPI) como guantes, delantales y mascarillas, son fundamentales cuando se manipulan equipos y productos químicos a altas temperaturas.
El acero dulce cementado se utiliza ampliamente en diversas industrias, como la del automóvil (engranajes, árboles de levas), herramientas y piezas de maquinaria. Su mayor dureza superficial y resistencia al desgaste lo hacen adecuado para componentes sometidos a grandes esfuerzos y abrasión.
La carburación es un método muy popular para endurecer la superficie de los aceros con bajo contenido en carbono infundiéndoles carbono. Este proceso puede llevarse a cabo mediante distintas técnicas, cada una de ellas adecuada para aplicaciones específicas:
En la cementación en paquete, las piezas de acero se introducen en un recipiente rodeado de un material rico en carbono, como el carbón vegetal. El recipiente se cierra herméticamente y se calienta a 850-950°C. El carbono del carbón vegetal se difunde en la superficie del acero, creando una capa endurecida. El carbono del carbón se difunde en la superficie del acero, creando una capa endurecida. Este método es ideal para aplicaciones a pequeña escala o de bricolaje.
La cementación con gas consiste en exponer las piezas de acero a una atmósfera de gas rica en carbono, normalmente metano o propano, a altas temperaturas. Este método permite controlar con precisión el contenido de carbono y la profundidad de la capa, por lo que es ideal para industrias que necesitan resultados constantes.
En la cementación líquida, las piezas de acero se sumergen en un baño fundido que contiene productos químicos con carbono. Este método proporciona una distribución uniforme del carbono y suele utilizarse para tratar componentes más pequeños con formas complejas.
La nitruración endurece las superficies de acero infundiéndoles nitrógeno, lo que crea una capa resistente al desgaste. A diferencia del carburizado, la nitruración no requiere temple, lo que minimiza la distorsión.
La nitruración gaseosa consiste en calentar las piezas de acero en una atmósfera rica en amoniaco a temperaturas comprendidas entre 500 °C y 600 °C. El nitrógeno del amoniaco se difunde en el acero y forma una capa de nitruro duro. El nitrógeno del amoníaco se difunde en el acero, formando una capa dura de nitruro. Este método es el preferido para componentes que requieren una gran resistencia al desgaste y estabilidad dimensional.
La nitruración por plasma, también conocida como nitruración iónica, utiliza una descarga de plasma para introducir nitrógeno en la superficie del acero. Este proceso permite un control preciso de la profundidad y la temperatura de nitruración, por lo que es adecuado para componentes de alta precisión.
En la nitruración en baño salino, las piezas de acero se sumergen en un baño de sal fundida que contiene sales nitrogenadas. Este método proporciona una capa de nitruro uniforme y suele utilizarse para tratar grandes lotes de piezas pequeñas.
La cianuración es un proceso de cementación que introduce carbono y nitrógeno en la superficie del acero. Este método consiste en sumergir las piezas de acero en un baño fundido de cianuro sódico a temperaturas que oscilan entre 800 °C y 900 °C. La capa superficial resultante es extremadamente dura y resistente al desgaste. La capa superficial resultante es extremadamente dura y resistente al desgaste. Sin embargo, debido a la toxicidad del cianuro sódico, este método se utiliza menos hoy en día.
La carbonitruración combina elementos de la carburación y la nitruración, introduciendo simultáneamente carbono y nitrógeno en la superficie del acero. Este proceso se lleva a cabo a temperaturas entre 750°C y 900°C, seguido de un enfriamiento en aceite para formar una capa martensítica dura. La carbonitruración es especialmente eficaz para mejorar la dureza superficial y la resistencia al desgaste de los aceros con bajo contenido en carbono.
La nitrocarburación ferrítica es un proceso a baja temperatura que difunde carbono y nitrógeno en la superficie del acero. Este proceso, que se lleva a cabo entre 570 °C y 580 °C, crea una capa dura y resistente a la corrosión con una distorsión mínima. El FNC es adecuado para componentes que requieren dimensiones precisas y propiedades superficiales mejoradas.
El tratamiento térmico es esencial en la metalurgia y consiste en calentar y enfriar los metales para modificar sus propiedades sin alterar su forma. Los principales objetivos del tratamiento térmico son mejorar la dureza, la tenacidad, la ductilidad y la resistencia al desgaste. En la cementación en caja, el tratamiento térmico crea una capa superficial endurecida al tiempo que mantiene un núcleo resistente, lo que es vital para los componentes sometidos a grandes esfuerzos y desgaste.
El recocido es un proceso de tratamiento térmico que ablanda el metal, mejora su mecanizabilidad y alivia las tensiones internas. Consiste en calentar el metal a una temperatura específica, mantenerlo a esa temperatura y, a continuación, enfriarlo lentamente. Las etapas clave del recocido son:
El recocido refina la estructura de grano del metal, haciéndolo más dúctil y fácil de trabajar en procesos posteriores.
El control preciso de la temperatura es esencial en los procesos de tratamiento térmico para conseguir las propiedades deseadas del material. Los distintos métodos de tratamiento térmico requieren intervalos de temperatura y tiempos de mantenimiento específicos. En el caso de la cementación en caja, el mantenimiento de temperaturas precisas durante el carburizado, la nitruración y otros métodos garantiza una difusión eficaz del carbono o el nitrógeno en la superficie del acero. Los aspectos clave del control de la temperatura son:
Un control adecuado de la temperatura minimiza el riesgo de sobrecalentamiento o subcalentamiento, que pueden afectar negativamente a la dureza y la integridad estructural del metal tratado.
Un tratamiento térmico eficaz requiere equipos especializados diseñados para manejar altas temperaturas y garantizar un calentamiento y enfriamiento uniformes. Los equipos más utilizados en los procesos de tratamiento térmico son:
La velocidad de enfriamiento durante el tratamiento térmico influye significativamente en las propiedades finales del metal. El temple, un método de enfriamiento rápido, se utiliza con frecuencia en la cementación en caja para convertir la superficie rica en carbono en martensita dura. Con diferentes velocidades de enfriamiento se consiguen distintos grados de dureza y tenacidad:
La elección de la velocidad de enfriamiento depende de los requisitos específicos de la aplicación y del equilibrio deseado entre dureza y tenacidad.
Los procesos de tratamiento térmico alteran la microestructura del metal, afectando a sus propiedades mecánicas. Conocer cómo cambia la microestructura es clave para mejorar los métodos de tratamiento térmico:
El análisis de la microestructura ayuda a adaptar los procesos de tratamiento térmico para conseguir mejoras específicas de las propiedades para diferentes aplicaciones.
La selección del acero dulce adecuado es esencial para el éxito de la cementación en caja. Los aceros con bajo contenido en carbono, como los AISI 1018 y 1020, son los candidatos ideales debido a su microestructura uniforme y a su capacidad para absorber carbono de forma eficaz. Estos aceros suelen contener menos de 0,3% de carbono, lo que los hace adecuados para desarrollar una capa exterior dura manteniendo un núcleo dúctil.
Una limpieza adecuada de la superficie es esencial para garantizar la eficacia del proceso de cementación. Empiece por eliminar cualquier resto de óxido, aceite o revestimiento de la superficie de acero. Para ello se pueden utilizar abrasivos, como papel de lija o cepillos de alambre, o disolventes químicos. Las superficies limpias facilitan una mejor difusión del carbono durante el proceso de endurecimiento. Antes de iniciar el proceso de endurecimiento, el acero dulce debe estar libre de contaminantes. Este paso implica una limpieza a fondo para eliminar cualquier resto de óxido, aceite u otras sustancias extrañas que puedan interferir en la difusión del carbono.
El precalentamiento estabiliza el acero y lo prepara para las altas temperaturas del proceso de cementación. Esto implica calentar el acero a una temperatura moderada, normalmente entre 300°C y 400°C. El precalentamiento ayuda a reducir el choque térmico y a eliminar las tensiones residuales, garantizando que el acero esté listo para el posterior tratamiento a alta temperatura.
Para la cementación en paquete, es esencial seleccionar la fuente de carbono adecuada. Los materiales más utilizados son el carbón vegetal mezclado con carbonato sódico. Esta mezcla mejora la transferencia de carbono a la superficie del acero durante el calentamiento. Asegúrese de que la fuente de carbono se distribuye uniformemente alrededor de las piezas de acero para conseguir un endurecimiento uniforme.
Las piezas de acero deben introducirse adecuadamente en el compuesto de cementación dentro de un recipiente resistente al calor. El recipiente debe permitir la salida de gases, pero debe estar suficientemente sellado para mantener un entorno rico en carbono. Un encapsulado adecuado garantiza una difusión uniforme del carbono y unos resultados de endurecimiento óptimos.
Configure el horno para alcanzar las temperaturas de cementación deseadas, normalmente entre 850°C y 1050°C. Mantener temperaturas precisas es crucial para una difusión adecuada del carbono. Utilice termopares y sistemas de control para supervisar y mantener temperaturas constantes durante todo el proceso.
La duración del proceso de cementación varía en función de la profundidad de cementación deseada. Normalmente, calentando el acero de 1 a 4 horas se consigue una profundidad de cementación de 0,5 a 1,5 mm. Ajuste el tiempo en función de los requisitos específicos y el grosor del material.
Tras la cementación, el acero debe enfriarse rápidamente para formar una capa martensítica dura. Elija el medio de enfriamiento adecuado, como agua, aceite o soluciones poliméricas, en función de la dureza y la velocidad de enfriamiento deseadas. Cada medio ofrece diferentes propiedades de enfriamiento, lo que influye en la dureza y fragilidad finales del acero.
Prepare la zona de enfriamiento para garantizar una refrigeración segura y eficaz. Utilice tanques de enfriamiento que se adapten a las piezas de acero y proporcionen un enfriamiento uniforme. Garantice una ventilación y unas medidas de seguridad adecuadas, incluidos guantes resistentes al calor y mascarillas, para protegerse de los posibles riesgos durante el enfriamiento rápido.
El revenido es un paso posterior al temple crucial para reducir la fragilidad y conservar la dureza superficial. Se recalienta el acero a una temperatura de entre 160 °C y 180 °C durante una o dos horas. Este proceso ayuda a conseguir una dureza y tenacidad equilibradas, adecuadas para aplicaciones prácticas.
Realizar ensayos de dureza utilizando los métodos de ensayo Rockwell o Vickers para confirmar la dureza superficial alcanzada. Estos ensayos garantizan que los procesos de cementación y temple han endurecido efectivamente la superficie del acero según lo previsto.
Analizar la microestructura grabando secciones transversales del acero templado. Este paso verifica la uniformidad de la difusión del carbono y la profundidad de la caja endurecida, garantizando la eficacia de los procesos de preparación y endurecimiento.
Asegúrese de que dispone del equipo de seguridad necesario antes de iniciar el proceso de cementación. Esto incluye guantes resistentes al calor, pinzas, protección ocular y un lugar de trabajo bien ventilado. Estas precauciones ayudan a evitar lesiones por altas temperaturas y la exposición a materiales potencialmente peligrosos.

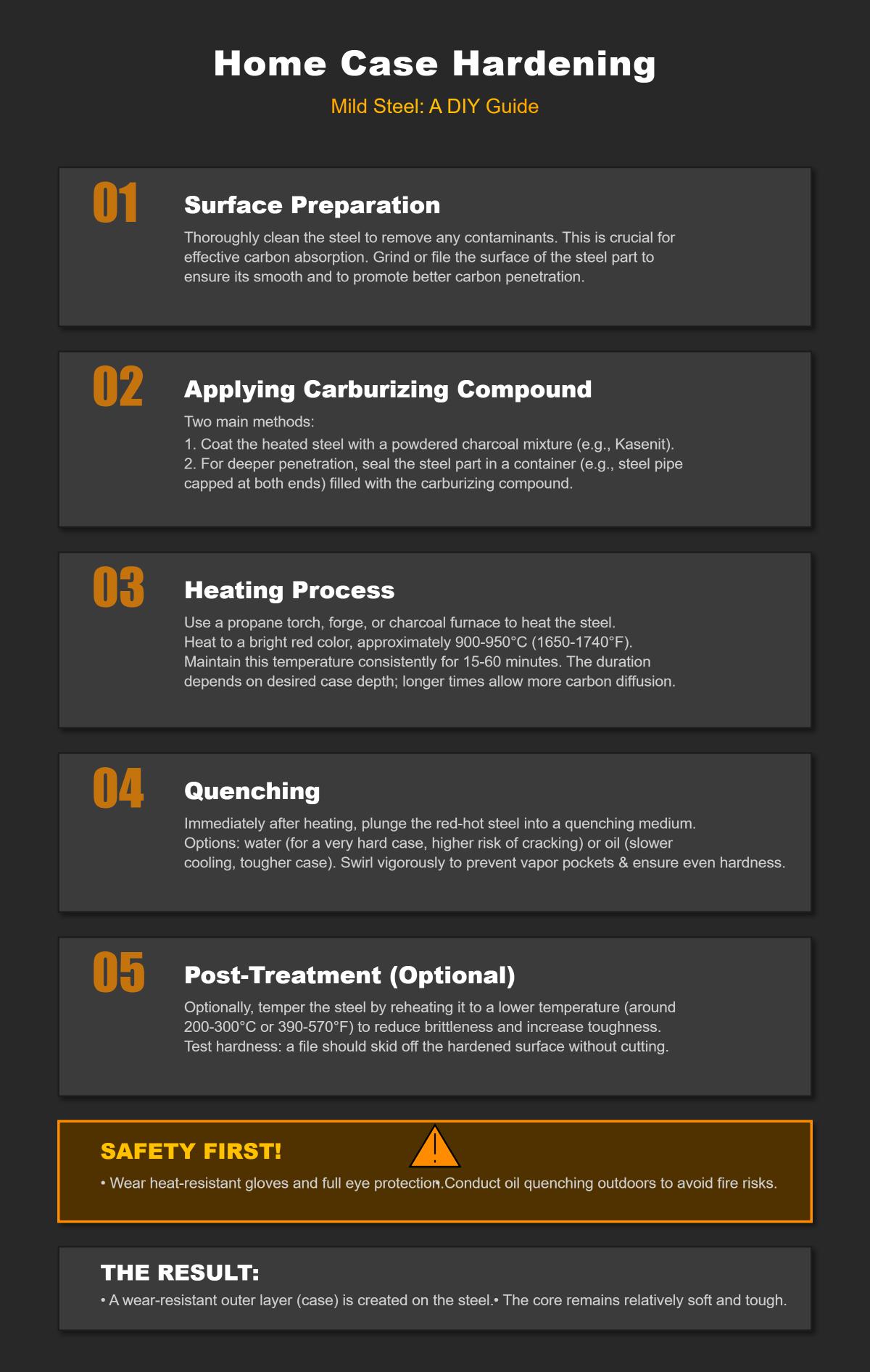

Para cementar acero dulce en casa, reúna los siguientes materiales y equipos:
Empiece limpiando la pieza de acero dulce para eliminar cualquier resto de óxido, aceite o contaminantes. Utilice acetona para desengrasar y chorro de arena o esmerile la superficie para eliminar los óxidos. Una superficie limpia garantiza una mejor difusión del carbono durante el proceso de endurecimiento.
Aplique un compuesto rico en carbono a la superficie de acero. Si utiliza un producto comercial como Kasenit, espolvoree el polvo uniformemente sobre la superficie. Si lo hace usted mismo, cree una pasta con carbón vegetal o negro de humo y aplíquela uniformemente sobre el acero. Este paso prepara la superficie para una absorción eficaz del carbono.
Calentar la pieza de acero hasta que adquiera un color rojo brillante, aproximadamente 900°C. Utilice un soplete de propano, una forja o un horno para este paso. Asegúrese de que la pieza alcanza un estado no magnético, lo que indica que ha alcanzado la temperatura crítica para la difusión del carbono.
Mantenga el acero a la temperatura crítica durante 15-60 minutos. La duración depende de la profundidad de capa deseada; los tiempos de calentamiento más largos dan lugar a una penetración más profunda del carbono. Sumerja repetidamente la pieza al rojo vivo en el polvo de carbono para una absorción completa.
Enfríe inmediatamente la pieza calentada en agua o aceite para enfriarla rápidamente. Este paso fija la capa superficial endurecida. Asegúrese de disponer de una instalación de enfriamiento que permita un enfriamiento uniforme y de medidas de seguridad para manipular materiales calientes.
Para obtener una capa endurecida más gruesa, recaliente la pieza y repita el proceso de temple dos o tres veces. Cada ciclo aumenta la profundidad de la capa endurecida, mejorando la dureza superficial.
Para reducir la fragilidad, se templa la pieza endurecida cociéndola a 150-200°C durante 1-2 horas. Este paso ayuda a lograr un equilibrio entre la dureza superficial y la tenacidad del núcleo, lo que hace que el acero sea adecuado para aplicaciones prácticas.
Verifique la dureza superficial del acero tratado mediante una prueba de limado o métodos de ensayo de microdureza. Una superficie correctamente cementada resistirá el limado y presentará los niveles de dureza deseados.
Inspeccione la pieza para comprobar la uniformidad de la capa endurecida. Una difusión uniforme del carbono y un enfriamiento adecuado deberían dar como resultado una superficie endurecida uniforme con las propiedades deseadas.
La carburación y la nitruración son dos destacadas técnicas de cementación en caja, cada una con características y aplicaciones distintas.
La carburación introduce carbono en la superficie del acero bajo en carbono calentándolo en un entorno rico en carbono. Este proceso puede realizarse de varias formas, como la carburación en paquete, la carburación con gas y la carburación líquida.
Ventajas:
Desventajas:
La nitruración introduce nitrógeno en la superficie del acero, normalmente a temperaturas más bajas (500-600°C) que la carburación. Puede realizarse mediante nitruración gaseosa, nitruración por plasma o nitruración en baño salino.
Ventajas:
Desventajas:
Tanto la carbonitruración como la nitrocarburación ferrítica combinan la difusión de carbono y nitrógeno en la superficie del acero, pero difieren en sus temperaturas de funcionamiento y aplicaciones.
La carbonitruración se realiza a temperaturas entre 750 °C y 900 °C, combinando elementos de carburación y nitruración. A continuación, el acero se templa en aceite para formar una capa martensítica dura.
Ventajas:
Desventajas:
La nitrocarburación ferrítica se lleva a cabo a temperaturas más bajas (570-580°C), difundiendo tanto el carbono como el nitrógeno en la superficie del acero sin distorsión significativa.
Ventajas:
Desventajas:
La cianuración consiste en sumergir las piezas de acero en un baño fundido de cianuro sódico a temperaturas de entre 800 °C y 900 °C. Este proceso introduce carbono y nitrógeno en la superficie del acero, creando una capa dura y resistente al desgaste. Este proceso introduce carbono y nitrógeno en la superficie del acero, creando una capa dura y resistente al desgaste.
Ventajas:
Desventajas:
La cementación del acero dulce requiere exponerlo a altas temperaturas seguidas de un enfriamiento rápido, lo que puede provocar que el acero se vuelva inestable dimensionalmente y se deforme.
El endurecimiento no uniforme se produce cuando la temperatura y el tiempo no son constantes durante el tratamiento térmico. Esto puede dar lugar a una dureza desigual en toda la superficie del acero.
Otro problema común es el agrietamiento, que puede producirse durante o después del proceso de enfriamiento rápido, que induce tensiones en el material.
La descarburación superficial, o pérdida de carbono de la superficie del acero, puede producirse si el acero se calienta en una atmósfera oxidante.
La eficacia del proceso de cementación en caja depende de la compatibilidad del método de cementación con el material de acero dulce.
Un equipo inadecuado o la falta de medidas de seguridad pueden provocar ineficiencias y riesgos para la seguridad durante el proceso de endurecimiento.
A continuación encontrará respuestas a algunas preguntas frecuentes:
Para cementar acero dulce en casa, siga estos pasos:
Las precauciones de seguridad son cruciales: utilice guantes resistentes al calor y protección ocular, y realice el temple en aceite al aire libre para evitar riesgos de incendio. Este proceso crea una capa exterior resistente al desgaste al tiempo que mantiene un núcleo resistente.
La carburación y la nitruración son dos métodos distintos de cementación en caja utilizados para mejorar las propiedades superficiales del acero dulce.
La carburación consiste en introducir carbono en la superficie de un acero con bajo contenido de carbono calentándolo en un entorno rico en carbono a temperaturas comprendidas entre 850 y 1050 ºC. Este proceso crea una capa de alto contenido en carbono que, al enfriarse, aumenta significativamente la dureza superficial hasta 58-64 HRC. La carburación suele dar lugar a una mayor profundidad de la caja (0,5-2 mm) y es adecuada para aceros de bajo y medio carbono, aunque puede causar distorsión debido al proceso de enfriamiento.
La nitruración, por su parte, difunde nitrógeno en la superficie del acero a una temperatura inferior, entre 500 y 600 °C, formando una capa dura de nitruro. Este proceso no requiere temple, lo que minimiza la distorsión y da como resultado una dureza de 1000-1200 HV. La nitruración produce una profundidad de capa más fina (0,1-0,8 mm) y se utiliza normalmente en aceros aleados y aceros inoxidables que contienen elementos como cromo, aluminio o vanadio para mejorar la eficacia de la nitruración. Ofrece una resistencia superior al desgaste y la corrosión, por lo que es ideal para piezas de precisión. Sin embargo, es menos habitual en aceros dulces, a menos que se aleen específicamente para la nitruración.
Sí, es posible cementar acero dulce sin necesidad de equipos especiales y con métodos de bricolaje. El proceso consiste en crear un entorno rico en carbono y calentar el acero a altas temperaturas. Para infundir carbono en el acero se pueden utilizar materiales comunes como carbón vegetal o carbón de huesos. Los pasos incluyen:
La seguridad es crucial, así que utilice equipo de protección y garantice una ventilación adecuada. Aunque el control preciso de la temperatura es importante, es posible conseguir una cementación eficaz en casa con una manipulación cuidadosa y prestando atención a los detalles.
El grosor de la capa de la carcasa endurecida en la cementación en caja suele oscilar entre 0,020 pulgadas y 0,030 pulgadas (aproximadamente entre 0,5 mm y 0,76 mm). Este espesor puede variar en función de las condiciones específicas del proceso de cementación, como la duración y la temperatura del tratamiento térmico. Factores como el contenido inicial de carbono del acero y las velocidades de enfriamiento tras el cementado también desempeñan un papel crucial en la determinación del espesor final de la capa cementada. Conseguir la profundidad de cementación deseada es esencial para optimizar la resistencia al desgaste y mantener la tenacidad del núcleo del componente de acero dulce.
Durante la cementación del acero dulce, deben tomarse varias precauciones de seguridad para proteger tanto a los trabajadores como al equipo. En primer lugar, el equipo de protección individual (EPI) es esencial. Los trabajadores deben llevar pantallas faciales y gafas de seguridad certificadas por la CSA para protegerse de las salpicaduras de metal fundido y escombros. Los guantes resistentes al calor y la ropa de protección, como los monos de soldadura, son necesarios para evitar quemaduras, mientras que las botas con puntera de acero protegen los pies de los objetos pesados. Una ventilación adecuada y respiradores ayudan a evitar la inhalación de humos nocivos.
El entorno de trabajo debe mantenerse limpio y desordenado para evitar peligros de tropiezos y garantizar la facilidad de movimiento alrededor del equipo. Las inspecciones periódicas de los equipos son cruciales para evitar accidentes por daños o mal funcionamiento. La preparación para emergencias incluye disponer de sistemas de cierre y extintores fácilmente accesibles.
El control de la temperatura es vital para evitar el sobrecalentamiento o el enfriamiento rápido, y deben utilizarse herramientas adecuadas para manipular el metal caliente a fin de evitar quemaduras. Es necesaria una formación exhaustiva de todo el personal sobre protocolos de seguridad y procedimientos de emergencia, junto con protocolos de seguridad establecidos y planes de respuesta ante posibles peligros. El seguimiento de estas precauciones reducirá significativamente el riesgo de accidentes durante el proceso de cementación.
El tratamiento térmico es esencial para la cementación del acero dulce, ya que altera la microestructura del metal, aumentando la dureza superficial y manteniendo un núcleo más blando. Durante el tratamiento térmico, el acero se calienta a temperaturas específicas y luego se enfría, lo que facilita la difusión de elementos como el carbono en la capa superficial. Este proceso crea una estructura martensítica dura que mejora notablemente la resistencia al desgaste. Técnicas como el temple y la carburación son esenciales para lograr las propiedades deseadas, garantizando que la capa endurecida sea duradera y resistente a la fricción y los impactos, mientras que el núcleo permanece flexible para evitar la fragilidad. En general, el tratamiento térmico es crucial para optimizar el rendimiento y la longevidad de los componentes de acero cementado.
Spanish
English
German
French
Portuguese
Italian
Korean
Dutch
Swedish
