Las mejores fuentes para el corte por láser: Las mejores y consejos de expertos
¿Se ha preguntado alguna vez por qué algunos diseños cortados con láser tienen un aspecto nítido y profesional y otros no? El secreto suele estar...
¿Alguna vez se ha preguntado cómo conseguir el equilibrio perfecto entre grosor, velocidad y potencia de corte por láser? Tanto si está cortando acero al carbono de 5 mm como si intenta cortar acero inoxidable de 40 mm con un láser de 10000 W, comprender estos parámetros es crucial para obtener resultados óptimos. Esta completa guía profundiza en los entresijos del corte por láser, ofreciendo información basada en datos y adaptada a usuarios intermedios. Descubrirá cómo influye la velocidad de corte en la calidad del acabado, el impacto del grosor del material y los requisitos precisos de potencia para distintos metales. Con consejos de expertos sobre la optimización de la presión de aire y técnicas avanzadas de enfoque, este artículo es la clave para dominar el corte por láser. ¿Listo para elevar su juego de corte? Exploremos la ciencia que hay detrás de los cortes impecables.
La potencia del láser es crucial a la hora de seleccionar una máquina de corte por láser porque afecta al grosor de los materiales que se pueden cortar, así como a la velocidad y calidad del corte. La potencia del láser se mide en vatios (W) o kilovatios (kW), y una mayor potencia suele permitir cortar materiales más gruesos.
La velocidad de corte depende de la potencia del láser y del material que se corte. Los láseres de mayor potencia cortan más rápido, pero es esencial mantener la calidad del corte, especialmente con distintos tipos y grosores de material.
Para elegir la máquina de corte por láser adecuada, adapte la potencia de la máquina al grosor del material que corta con frecuencia.
Los láseres de potencia baja a moderada (40 W a 100 W) son eficaces para cortar materiales finos como papel, cartón y plásticos finos. Estos láseres son rentables y proporcionan una velocidad y calidad de corte adecuadas para este tipo de aplicaciones.
Para materiales como madera, acrílico y metales, se necesitan láseres de mayor potencia. Las potencias de 1,5 kW a 60 kW son adecuadas para espesores de corte de 12 mm a 100 mm. La selección de la potencia adecuada garantiza un corte eficaz y evita el esfuerzo de la máquina.
La precisión de la máquina de corte por láser influye significativamente en la calidad de los bordes cortados y en la capacidad de ejecutar diseños intrincados. Las máquinas de gama alta ofrecen un control más preciso y son esenciales para trabajos detallados.
Las distintas máquinas responden a diversas necesidades:
Los distintos tipos de láser se adaptan a diversas aplicaciones:
La selección de la potencia láser adecuada en función del tipo y grosor del material es crucial para lograr unos resultados de corte óptimos. He aquí una tabla resumen para orientarle en su elección:
| Aplicación / Tipo de material | Gama de potencias láser recomendadas | Gama de espesores típicos | Características de la velocidad de corte |
|---|---|---|---|
| Materiales finos (papel, cartón) | 40W | < 2 mm | Velocidad moderada, bajo consumo |
| Materiales intermedios (madera, acrílico) | 60W - 100W | 2 mm - 6 mm | Velocidad y precisión equilibradas |
| Chapas metálicas (uso industrial) | 1,5 kW - 60 kW | 12 mm - 100 mm | Alta velocidad proporcional a la potencia |
| Grabado de alta precisión | 10W - 40W (láser azul) | Varía (profundidad de detalle de la superficie) | Grabado profundo, menor velocidad de corte |
Si conoce la interacción entre la potencia del láser, la velocidad de corte y el grosor del material, podrá seleccionar la máquina de corte por láser adecuada que satisfaga sus necesidades específicas y garantice cortes eficaces y de alta calidad.
La potencia del láser en el corte por láser se refiere a la salida de energía del láser, medida en vatios (W). Esta energía determina la capacidad del láser para cortar diversos materiales fundiéndolos, quemándolos o vaporizándolos. El ajuste de potencia es crucial, ya que afecta directamente a la calidad, velocidad y precisión de los cortes. Los niveles de potencia más elevados permiten cortar materiales más gruesos o duros, pero pueden provocar un quemado o fusión excesivos si no se controlan adecuadamente. Por el contrario, los niveles de potencia más bajos pueden provocar cortes incompletos o tiempos de procesamiento lentos.
Los distintos materiales absorben la energía láser a diferentes velocidades. Por ejemplo, los materiales más blandos, como la madera y el acrílico, requieren potencias más bajas que los metales, como el acero inoxidable. Conocer las propiedades del material es esencial para ajustar la potencia láser adecuada.
El grosor del material desempeña un papel importante a la hora de determinar la potencia láser necesaria. Los materiales más gruesos necesitan más potencia o una velocidad de corte más lenta para que el láser tenga tiempo suficiente para penetrar completamente.
Una mayor potencia permite un corte más rápido, pero si la velocidad es demasiado alta sin suficiente potencia, la calidad del corte puede verse afectada. Equilibrar estos dos parámetros es clave para conseguir cortes limpios.
Los distintos tipos de láser, como los de CO2 y fibra, tienen características de potencia diferentes. Además, los modos de potencia (constante frente a dinámica) pueden influir en la consistencia de los cortes. El modo de potencia constante mantiene un nivel de potencia fijo, mientras que el modo de potencia dinámica ajusta la potencia en función de la velocidad de corte.
| Material | Espesor (mm) | Potencia del láser (vatios) | Velocidad de corte (mm/s) |
|---|---|---|---|
| Acrílico | 3 | 50 | 500 |
| Madera | 6 | 80 | 300 |
| Acero inoxidable | 2 | 500 | 100 |
| Acero al carbono | 5 | 1000 | 60 |
| Aluminio | 3 | 600 | 80 |
| MDF | 4 | 150 | 200 |
| Piel | 2 | 40 | 400 |
| Vidrio | 3 | 70 | 150 |
| Plástico (ABS) | 2 | 60 | 250 |
| Papel | 1 | 20 | 1000 |
Esta tabla ofrece una guía práctica para ajustar los niveles de potencia y las velocidades con el fin de optimizar los cortes de diversos materiales comunes.
Para chapas finas (hasta 1 mm), utilice 500-750 W; para grosores medios (1-5 mm), utilice 750-1500 W; y para materiales gruesos (más de 5 mm), utilice 1500-4000 W. Estos valores reflejan la necesidad de mucha más potencia a medida que aumenta el grosor del acero para garantizar cortes limpios y precisos.
Este modo mantiene un nivel de potencia fijo independientemente de la velocidad o aceleración de la máquina. Ofrece un mejor control para cortes consistentes, especialmente en materiales difíciles. Sin embargo, requiere una programación cuidadosa de los movimientos de entrada y salida para evitar quemaduras durante los cambios de velocidad. El láser permanece encendido incluso cuando está parado, lo que puede plantear riesgos de seguridad si no se gestiona correctamente.
Este modo ajusta la potencia del láser en función de la velocidad de la máquina, garantizando un suministro de energía constante a lo largo del corte. El láser se apaga cuando está parado, mejorando la seguridad y evitando quemaduras accidentales. Este modo es ideal para grabar y cortar rápidamente materiales sencillos, pero puede no ser óptimo para todos los materiales debido a las interacciones no lineales entre el láser y el material.
Conocer los ajustes de potencia del láser es esencial para conseguir cortes precisos y limpios en distintos materiales y grosores. Si domina estos ajustes, podrá optimizar el rendimiento del corte por láser tanto para aplicaciones industriales como creativas.
La velocidad de corte es crucial en el corte por láser y está directamente influenciada por la potencia del láser utilizado. Una mayor potencia del láser permite velocidades de corte más rápidas, especialmente beneficiosas para materiales más gruesos o difíciles como el acero inoxidable o el aluminio, ya que permite que el láser penetre rápidamente, mejorando la eficiencia sin comprometer la calidad. Por el contrario, una potencia de láser más baja requiere velocidades de corte más lentas para garantizar que el láser penetra completamente en el material manteniendo la precisión. Una velocidad de corte demasiado alta para el nivel de potencia puede provocar cortes incompletos y bordes ásperos. Por lo tanto, equilibrar la velocidad de corte con la potencia del láser es esencial para optimizar tanto la eficiencia como la calidad.
Trabajar a velocidades de corte más lentas puede mejorar significativamente la precisión, por lo que es ideal para diseños intrincados o para trabajar con materiales más gruesos. Las velocidades más lentas garantizan bordes más limpios y una penetración completa, lo que es esencial para obtener cortes de alta calidad. Sin embargo, esto tiene el coste de tiempos de producción más largos y una mayor acumulación de calor, que puede dañar materiales sensibles o causar deformaciones.
Las velocidades de corte más rápidas mejoran la eficiencia de la producción al aumentar el rendimiento y reducir los tiempos de ciclo. Esto es especialmente ventajoso para trabajos de gran volumen o para cortar materiales más finos. Sin embargo, las velocidades excesivamente altas pueden comprometer la calidad del corte, dando lugar a bordes ásperos, cortes incompletos o anchura de corte insuficiente, especialmente en materiales más gruesos.
El grosor del material desempeña un papel importante a la hora de determinar la velocidad de corte óptima. Los materiales finos (menos de 1 mm) pueden cortarse a velocidades muy altas, que a menudo superan los 100 metros por minuto, siempre que se disponga de la potencia láser adecuada. Por el contrario, los materiales más gruesos requieren velocidades más lentas para garantizar que el rayo láser penetre completamente y produzca un corte limpio. Ajustar la velocidad es crucial para mantener la calidad del corte en materiales de distintos grosores.
Las capacidades mecánicas de la máquina, como la velocidad máxima, la aceleración y la capacidad de giro, también afectan a la velocidad de corte. Una mayor aceleración permite realizar ajustes de velocidad más rápidos durante las curvas y las formas complejas, lo que reduce el tiempo de ciclo de forma más eficaz que el simple aumento de la potencia del láser. Esta capacidad dinámica es esencial para optimizar la velocidad de corte sin sacrificar la precisión en diseños complejos.
El grosor del material es un factor crítico en el corte por láser. Influye en la elección de la potencia del láser, la velocidad de corte, la calidad del corte y la eficacia general. Comprender cómo afectan los distintos grosores al proceso de corte por láser puede ayudar a optimizar los ajustes para los distintos materiales.
Los materiales más gruesos requieren una mayor potencia del láser para penetrar todo el grosor y lograr cortes limpios y eficaces. La potencia del láser debe ser suficiente para penetrar todo el grosor del material. Por ejemplo, un láser de 1.000 W puede cortar hasta 10 mm de acero al carbono, pero para cortar secciones más gruesas, como de 16 mm, se necesitaría un láser de 6.000 W. Esta relación pone de manifiesto la importancia de adecuar la potencia del láser al grosor del material para garantizar un rendimiento de corte adecuado.
La velocidad de corte es inversamente proporcional al grosor del material. Los materiales más finos pueden cortarse más rápido porque el láser puede penetrar y moverse rápidamente a través de ellos. Por el contrario, los materiales más gruesos requieren velocidades de corte más lentas para que el láser tenga tiempo suficiente para penetrar completamente y crear un corte limpio. Por ejemplo, una chapa de acero inoxidable de 1 mm puede cortarse a velocidades de hasta 25 m/min con un láser de 1000 W, mientras que una chapa de aluminio de 10 mm requiere velocidades significativamente más lentas, especialmente cuando se utilizan láseres de mayor potencia, como los de 6000 W.
El grosor del material también afecta a la calidad del corte. Los materiales más gruesos tienden a producir más escoria y rebabas, que son residuos no deseados que quedan en el borde de corte. Esto se debe a la mayor cantidad de material que hay que fundir y eliminar. Garantizar unos ajustes óptimos de potencia y velocidad del láser puede minimizar estos defectos. Además, el uso de gases auxiliares como el nitrógeno puede mejorar la calidad del borde al reducir la oxidación, especialmente en metales no ferrosos como el aluminio.
Los distintos materiales responden de forma única al corte por láser en función de su grosor:
Elegir la combinación adecuada de potencia láser y velocidad de corte en función del grosor del material es crucial para obtener los mejores resultados. Es importante realizar cortes de prueba y ajustar los parámetros para encontrar la configuración óptima para cada material y grosor específicos. Comprender estas relaciones puede mejorar la eficacia, reducir los residuos y aumentar la calidad de los cortes en las operaciones de corte por láser.
El acero al carbono es un material muy utilizado en el corte por láser debido a su resistencia, versatilidad y rentabilidad. Se compone principalmente de hierro y carbono, con cantidades variables de otros elementos, que pueden influir en sus propiedades. El contenido de carbono suele oscilar entre 0,05% y 2%, lo que afecta a la dureza y ductilidad del acero.
Antes de iniciar el proceso de corte, es fundamental asegurarse de que la chapa de acero al carbono está debidamente preparada:
Un diseño eficaz de la trayectoria de corte es esencial para conseguir cortes de alta calidad:
Seleccionar la potencia láser adecuada es crucial para cortar acero al carbono con eficacia:
Ajustar correctamente la lente de enfoque es esencial para un corte eficaz:
La velocidad de corte influye directamente en la calidad y la eficacia del corte:
El gas auxiliar desempeña un papel crucial en el proceso de corte:
Los láseres de fibra de alta potencia son capaces de cortar acero al carbono hasta espesores considerables, lo que proporciona versatilidad para diversas aplicaciones. El grosor máximo de corte suele depender de la potencia del láser y de las capacidades específicas de la máquina de corte.
Al cortar acero al carbono, deben tenerse en cuenta varios factores para garantizar unos resultados óptimos:
Ajustando cuidadosamente estos parámetros, los usuarios pueden conseguir cortes precisos y eficaces en acero al carbono utilizando máquinas de corte por láser.
El acero inoxidable es un material muy versátil y ampliamente utilizado en diversas industrias debido a sus excelentes propiedades, como la resistencia a la corrosión, la solidez y el atractivo estético. Se compone principalmente de hierro, cromo y otros elementos como níquel, molibdeno y manganeso, que aumentan su durabilidad y resistencia a la oxidación y la herrumbre.
El haz láser debe enfocarse con precisión en la superficie o justo por debajo de ella para garantizar cortes de alta calidad, ya que un enfoque incorrecto puede provocar bordes ásperos, escoria y cortes incompletos.
| Acero inoxidable Espesor | Potencia láser (láser de fibra) | Velocidad de corte (mm/min) | Posición Focus |
|---|---|---|---|
| 0,5 - 1 mm | 500 - 1000 W | 2000 – 4000 | En la superficie o ligeramente por debajo |
| 2 - 6 mm | 1000 - 3000 W | 500 – 1500 | Ligeramente por debajo de la superficie |
| 8 - 20 mm | 3000 - 6000 W | 100 – 600 | Bajo la superficie, optimizado |
El acrílico, también conocido como polimetacrilato de metilo (PMMA), se utiliza ampliamente en el corte por láser debido a su claridad, acabado suave y punto de fusión más bajo en comparación con los metales. Hay dos tipos principales de acrílico a tener en cuenta:
El grosor de las planchas acrílicas suele oscilar entre 3 mm (1/8 de pulgada) y 25 mm (1 pulgada); las planchas más finas requieren menos potencia láser y pueden cortarse a mayor velocidad, mientras que las más gruesas necesitan más potencia y velocidades más lentas para obtener cortes limpios.
Los láseres de CO2, que funcionan con longitudes de onda de 9,3 a 10,6 micrómetros, son los mejores para cortar acrílico. El acrílico absorbe fuertemente las longitudes de onda del láser de CO2, lo que permite una transferencia de energía eficiente y cortes limpios.
Entre los factores importantes que hay que tener en cuenta al elegir una máquina de corte por láser se incluyen:
Optimizar la potencia del láser, la velocidad de corte y la frecuencia en función del grosor es esencial para conseguir cortes de alta calidad sin carbonización ni penetración incompleta.
| Espesor | Ajuste de potencia (% de máx) | Velocidad de corte (mm/min) | Frecuencia (Hz) |
|---|---|---|---|
| 3 mm (1/8 pulgada) | 60-70% | 1,500-2,000 | 500-1,000 |
| 6 mm (1/4 pulgada) | 70-80% | 1,000-1,500 | 1,000-1,500 |
| 12 mm (1/2 pulgada) | 80-90% | 500-800 | 1,500-2,000 |
Estos ajustes son típicos de los láseres de CO2 con potencias comprendidas entre 40 W y 100 W. Los parámetros exactos dependen de la potencia del láser, la distancia focal y la calidad del material.
En 2024, la atención se centra en el ajuste adaptativo de los parámetros mediante información en tiempo real y pruebas exhaustivas previas al corte, lo que garantiza un equilibrio entre la velocidad de corte, la calidad de los bordes y la integridad del material.
El corte de aluminio con láser implica consideraciones específicas debido a las propiedades del material, como la reflectividad y la conductividad térmica. Comprender estos factores ayuda a conseguir cortes precisos y de alta calidad.
Las diferentes aleaciones de aluminio, como la 6061 y la 5052, tienen características distintas. La 6061 es apreciada por sus propiedades mecánicas y soldabilidad, lo que la hace versátil. En cambio, el 5052 es muy trabajable y resistente a la corrosión, ideal para uso marino y automovilístico.
Las chapas de aluminio varían en grosor desde las muy finas (menos de 1 mm) hasta las gruesas (más de 10 mm). El grosor influye significativamente en la potencia láser necesaria y en la velocidad de corte.
Los láseres de fibra, con su longitud de onda más corta (~1,06 µm), son muy eficaces para el corte de aluminio. Ofrecen mayor precisión y mayor velocidad, por lo que son ideales para materiales de hasta 30 mm de grosor.
Los láseres de CO2, con una longitud de onda más larga (~10,6 µm), son menos eficaces para cortar metales reflectantes como el aluminio. Sin embargo, pueden utilizarse con revestimientos especiales o gases de asistencia para mejorar el rendimiento.
La potencia del láser es vital para cortar aluminio. Las chapas finas (hasta 3 mm) requieren 500-1000W, mientras que las más gruesas (por encima de 3 mm) necesitan 2000-4000W para un corte eficaz.
La velocidad de corte varía en función del grosor. Las chapas finas cortan más rápido, hasta 30 m/min, mientras que las gruesas necesitan velocidades más lentas, en torno a 5-10 m/min.
El gas auxiliar, como el nitrógeno o el oxígeno, ayuda a despejar el material fundido y a proteger los bordes. Las chapas finas necesitan menos presión de gas, mientras que las gruesas requieren mayor presión para mantener la calidad del corte y evitar la formación de rebabas.
La alta reflectividad del aluminio puede reducir la eficacia del corte y dañar la óptica. Los láseres de fibra lo mitigan con una mejor absorción.
La alta conductividad térmica del aluminio provoca una rápida disipación del calor, lo que requiere una mayor potencia o velocidades más lentas para materiales más gruesos a fin de lograr cortes limpios.
Los ajustes incorrectos pueden producir rebabas a lo largo de los bordes de corte. Ajustar la velocidad de avance y la presión del gas puede ayudar a minimizar la formación de rebabas.
El uso de gases inertes como el nitrógeno evita la oxidación durante el proceso de corte, garantizando un borde de corte limpio y liso.
| Espesor del aluminio | Potencia láser (W) | Velocidad de corte (m/min) | Assist Gas | Notas |
|---|---|---|---|---|
| Hasta 3 mm | 500 – 1000 | Hasta el 30 | Menos presión de gas | Hojas finas, corte más rápido |
| Superior a 3 mm | 2000 – 4000 | 5 – 10 | Alta presión de gas | Placas gruesas, corte más lento |
Siguiendo estas pautas, los usuarios pueden lograr un equilibrio óptimo entre velocidad, potencia y calidad al cortar aluminio por láser, adaptado a la aleación y el grosor específicos.
Comprender los requisitos de potencia para el corte por láser de distintos materiales es crucial para lograr un rendimiento y una calidad óptimos. Esta comparativa destaca los niveles de potencia necesarios para diferentes materiales y grosores, ayudando a los usuarios a seleccionar la cortadora láser adecuada para sus necesidades específicas.
Para materiales finos como papel, cartón y plásticos delgados, bastan láseres de menor potencia, de 10 a 100 W, que proporcionan una precisión ideal para diseños intrincados y tareas de grabado. El grosor mínimo y los puntos de fusión más bajos de estos materiales no requieren una potencia elevada, lo que los hace adecuados para proyectos detallados a pequeña escala.
Materiales como la madera y el acrílico, con grosores de 2 mm a 6 mm, necesitan niveles de potencia de entre 100 W y 500 W para garantizar cortes limpios sin quemaduras ni fusiones excesivas. Esta gama ofrece un equilibrio entre velocidad de corte y detalle, garantizando cortes limpios sin quemaduras ni fusiones excesivas. Por ejemplo, para cortar planchas de acrílico de 3 mm de grosor se suele utilizar un láser de 150 W a velocidades moderadas para conseguir bordes lisos.
El corte de materiales gruesos, especialmente metales, requiere una potencia significativamente mayor, con 500W a 2000W recomendados para metales de hasta 1 pulgada de espesor. Estas gamas de potencia permiten un procesamiento eficaz y cortes limpios a través de materiales robustos. Para metales de más de 1 pulgada de grosor, las aplicaciones industriales suelen requerir láseres con niveles de potencia que van de 2000W a 6000W o más. Estos láseres de alta potencia garantizan un corte rápido y preciso en procesos de fabricación a gran escala.
Los láseres de mayor potencia no sólo aumentan la velocidad de corte, sino que también mejoran la productividad, sobre todo en entornos industriales. Por ejemplo, una cortadora láser de 6 kW funcionará con mayor rapidez y eficacia que una máquina de 3 kW, por lo que resulta ideal para aplicaciones de gran tonelaje. Sin embargo, el aumento de potencia también se traduce en un mayor consumo de energía, que debe tenerse en cuenta en las evaluaciones de los costes operativos.
Los láseres de 3 kW son adecuados para un uso industrial moderado, cortando materiales como acero inoxidable y aleaciones de aluminio. Los láseres de 4 kW ofrecen velocidades de corte más rápidas para materiales más gruesos. Los láseres de 6 kW son ideales para aplicaciones pesadas, ya que cortan materiales gruesos con eficacia.
Para seleccionar la potencia óptima de la cortadora láser hay que tener en cuenta el tipo de material, el grosor y la velocidad de corte deseada. Se necesitan mayores niveles de potencia para aplicaciones de alta velocidad o para cortar materiales más gruesos. Es esencial encontrar un equilibrio entre potencia y eficiencia, especialmente en entornos industriales en los que el consumo de energía puede afectar significativamente a los costes operativos.
Para obtener resultados óptimos, adapte la potencia del láser a los requisitos específicos de material y grosor:
Al comprender estos requisitos de potencia, los usuarios pueden seleccionar la cortadora láser adecuada para satisfacer sus necesidades específicas, garantizando un rendimiento de corte eficiente y de alta calidad.
La presión del aire es crucial en el corte por láser, ya que influye en la calidad del corte, la velocidad y la durabilidad del equipo. Optimizar la presión de aire para distintos materiales garantiza cortes limpios, minimiza defectos como rebabas y mantiene la precisión.
La presión del aire de corte se dirige a través de la boquilla para realizar varias funciones críticas:
La presión de aire auxiliar protege el cabezal láser mediante:
Los distintos materiales requieren ajustes específicos de presión de aire para optimizar el rendimiento de corte:
Los metales suelen exigir presiones de aire más elevadas:
Los metales de calibre fino, como las chapas de aluminio, necesitan asistencia de aire a mayor presión, a menudo de hasta 300 psi o más, para garantizar cortes suaves y sin rebabas.
Las presiones de aire más bajas son suficientes para cortar madera y MDF:
Equilibrar la presión del aire es crucial para obtener unos resultados de corte óptimos:
Una presión de aire insuficiente puede provocar:
Una presión de aire excesiva podría causar:
Las operaciones modernas de corte por láser utilizan sistemas especializados de asistencia por aire para mejorar las condiciones de corte:
Estos sistemas proporcionan aire limpio y seco con una presión de hasta 400 psi, especialmente eficaz para materiales como el aluminio. Garantizan cortes suaves y sin rebabas, sin problemas de oxidación causados por el oxígeno del aire ambiente.
El gas nitrógeno se utiliza como alternativa al aire para reducir aún más la oxidación. Los generadores de nitrógeno filtran el aire atmosférico para producir nitrógeno de gran pureza, lo que mejora la calidad del corte y reduce los riesgos de contaminación.
| Tipo de material | Rango típico de presión del aire | Notas |
|---|---|---|
| Acero inoxidable | 60 - 300+ psi | Una mayor presión mejora la eliminación de escorias y la prevención de la oxidación |
| Aleaciones de aluminio | 60 - 400 psi | Se prefiere aire seco a alta presión o nitrógeno para cortes sin rebabas |
| Metales de poco espesor | Hasta 300+ psi | Requiere mayor presión para cortes suaves |
| Madera / MDF | ~60 psi (corte), 5-8 psi (grabado) | Reducir la presión para evitar daños |
Ajustando cuidadosamente la presión del aire junto con la potencia y la velocidad del láser, los operarios pueden conseguir resultados de corte por láser superiores en diversos materiales, mejorando la productividad y la calidad del producto.
En el corte por láser, la posición de enfoque es la distancia entre el punto focal del láser y la superficie del material. Este parámetro influye significativamente en la calidad del corte, la eficiencia y la capacidad de manejar diferentes grosores y tipos de material. El ajuste de la posición de enfoque afecta al tamaño del punto láser y a la distribución de la intensidad, lo que repercute:
La posición de enfoque ideal varía en función de factores como el grosor del material, el tipo, la potencia del láser, la calidad del haz, el diámetro de la boquilla y la distancia de trabajo.
Para materiales más gruesos, como el aluminio, el punto focal debe situarse normalmente entre la mitad y los dos tercios del material para mantener la calidad del corte. En el caso del acero, el punto focal suele estar justo en la superficie para garantizar bordes afilados y una conicidad mínima.
Los materiales reflectantes como el aluminio necesitan ajustes precisos del enfoque para evitar la dispersión del haz y maximizar la entrega de energía. El punto de fusión del material también determina dónde se absorbe más eficazmente la energía láser.
Los láseres de mayor potencia pueden cortar materiales más gruesos, pero requieren un enfoque preciso para evitar zonas excesivamente afectadas por el calor o cortes incompletos. Un haz de alta calidad con un punto focal más pequeño produce cortes más limpios.
El tamaño de la boquilla afecta a la ubicación del punto focal, la dinámica del flujo de gas y la distancia entre la boquilla y la pieza de trabajo. Los ajustes adecuados son esenciales para mantener la estabilidad y la calidad del corte.
Mantener la distancia de trabajo correcta es crucial para evitar daños en la lente y optimizar la potencia de corte.
Existen varios métodos para determinar y fijar la posición óptima de enfoque. El método de la tabla inclinada consiste en inclinar la pieza y mover el cabezal láser para encontrar el punto láser más pequeño. El Método del Punto utiliza cartulina blanca para observar el tamaño de los puntos láser a medida que el cabezal se mueve en pequeños incrementos. El Método de la Chispa Azul ajusta el enfoque observando la concentración de chispas en finas láminas de metal.
Ajuste el cabezal de corte aproximadamente a 0,1 veces la distancia focal de la superficie para equilibrar el tamaño del punto y la densidad de potencia. Si los cortes empiezan siendo débiles o de mala calidad, compruebe y ajuste primero la posición de enfoque. Un láser correctamente enfocado produce una luz brillante y concentrada y cortes limpios con una rugosidad mínima.
| Tipo de material | Posición típica del foco | Notas |
|---|---|---|
| Acero | En la superficie o muy cerca de ella | Garantiza unos bordes afilados y una conicidad mínima |
| Aluminio | 1/2 a 2/3 del espesor del material | Compensa la reflectividad y el grosor |
| Materiales gruesos | Ligeramente dentro de la profundidad del material | Mantiene la calidad del corte y la penetración |
| Materiales finos | En la superficie o ligeramente por encima | Evita el ensanchamiento excesivo de la ranura |
Dominar estas estrategias de posicionamiento del enfoque es crucial para lograr resultados uniformes y de alta calidad en diversos materiales y grosores.
Los distintos tipos de láser -fibra, CO2, Nd:YAG y diodo- son compatibles con diversos materiales en función de sus propiedades.
| Material | Láser de fibra óptica | Láser CO2 | Láser Nd:YAG | Láser de diodo |
|---|---|---|---|---|
| Aluminio | Alta | Alta | Limitado | ⨯ |
| Latón | Alta | ⨯ | Limitado | ⨯ |
| Cobre | Alta | ⨯ | Limitado | ⨯ |
| Acero dulce | Alta | Alta | Limitado | ⨯ |
| Acero inoxidable | Alta | Alta | Limitado | ⨯ |
| Acrílico | Limitado | Medio | ⨯ | Alta |
| Cerámica | Bajo | Bajo | Limitado | ⨯ |
| Piel | Limitado | Medio | ⨯ | Alta |
La potencia necesaria para cortar distintos materiales depende en gran medida de su grosor. A continuación se ofrecen directrices generales para los ajustes de potencia en función del grosor del material:
Cada material tiene características únicas que afectan al corte por láser. Conocerlas ayuda a optimizar el rendimiento y la manipulación.
Equilibrar la velocidad de corte y la potencia del láser es crucial para obtener cortes de alta calidad. He aquí algunas recomendaciones iniciales:
| Proceso | Recomendación de instalación inicial |
|---|---|
| Corte | Potencia máxima, ajuste la velocidad de forma incremental de lenta a rápida. |
| Grabado | Empezar con la potencia 50%, afinar la velocidad en función de la respuesta del material. |
Los materiales especiales requieren ajustes específicos del láser para obtener los mejores resultados:
Consejo clave para el flujo de trabajo: Pruebe siempre los ajustes en restos de material antes de la producción a gran escala. De este modo se garantiza que los parámetros se ajustan con precisión al material específico, lo que reduce la probabilidad de errores y el desperdicio de material.
La calidad del corte por láser viene determinada principalmente por tres factores: el grosor del material, la velocidad del láser y la potencia de salida. Ajustar correctamente estos parámetros es fundamental para lograr una calidad de corte óptima en distintos tipos y grosores de material.
A continuación encontrará respuestas a algunas preguntas frecuentes:

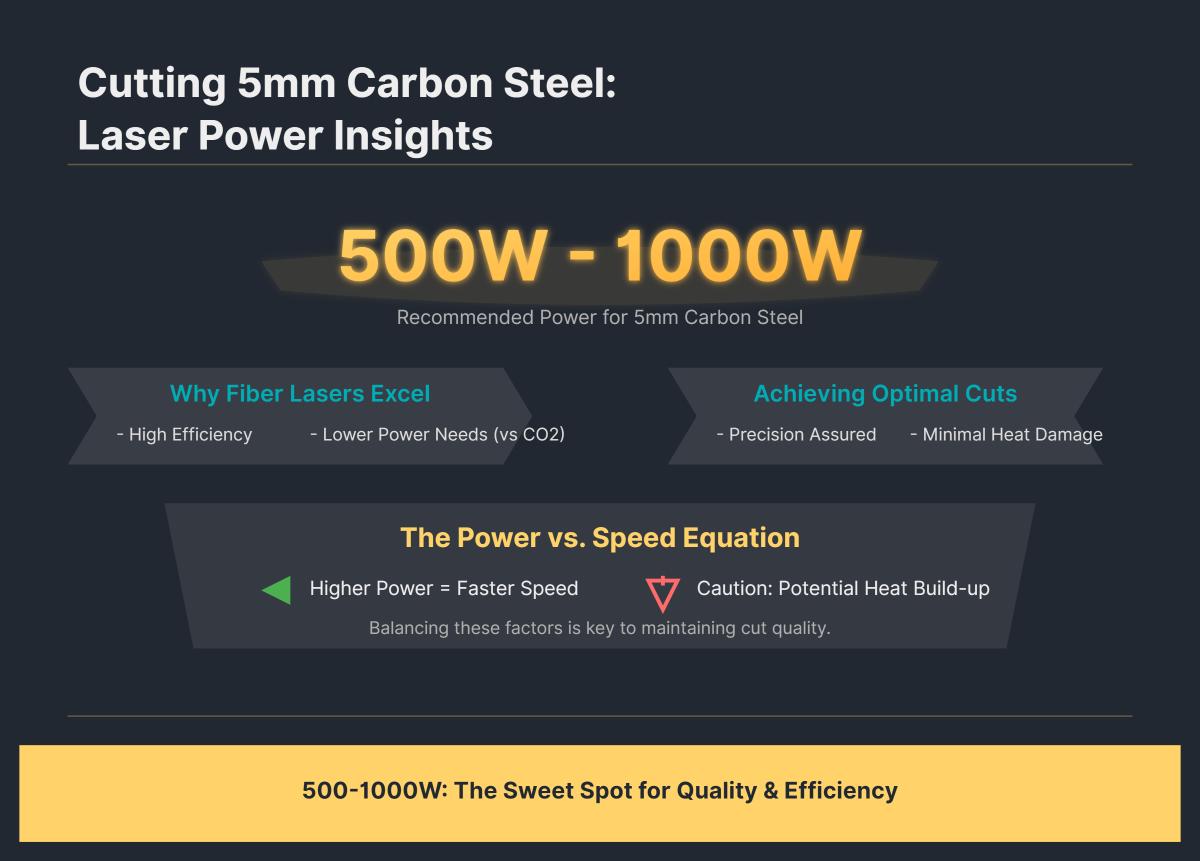

Para cortar acero al carbono de 5 mm, suele ser suficiente una potencia láser de 500 W a 1.000 W. Los láseres de fibra son especialmente eficaces para este fin debido a su alta eficacia y a sus requisitos de potencia relativamente menores en comparación con los láseres de CO2. La potencia elegida dentro de este rango garantiza cortes precisos sin causar un daño térmico excesivo al material. Es importante equilibrar la potencia del láser con la velocidad de corte para lograr resultados óptimos. Una mayor potencia permite velocidades de corte más rápidas, pero también puede provocar la acumulación de calor, lo que podría afectar a la calidad del corte. Por lo tanto, se recomienda utilizar un ajuste de potencia dentro del rango de 500W a 1000W para un corte limpio y eficaz de acero al carbono de 5 mm.
La velocidad de corte afecta significativamente a la calidad del acabado en los procesos de corte por láser. Las velocidades de corte más altas pueden mejorar la eficacia y reducir el tiempo de producción, por lo que son adecuadas para trabajos de gran volumen. Sin embargo, pueden dar lugar a una penetración incompleta, bordes ásperos y cortes más estrechos debido a la reducción del tiempo de interacción entre el láser y el material. Esto puede provocar secciones sin cortar o acumulación de escoria, sobre todo en materiales más gruesos, y crear estrías o rebabas en los bordes.
Por el contrario, las velocidades de corte más bajas pueden mejorar la precisión, permitiendo cortes más limpios para diseños intrincados o materiales más gruesos. Sin embargo, este enfoque puede introducir daños térmicos, como la sobrefusión y la ampliación de las zonas afectadas por el calor (HAZ), que degradan la nitidez del filo y pueden provocar el alabeo del material, especialmente en materiales térmicamente sensibles.
Optimizar la velocidad de corte implica equilibrar eficacia y calidad, teniendo en cuenta las propiedades y el grosor del material. La supervisión en tiempo real y los ajustes basados en los patrones de chispas y la formación de escoria pueden ayudar a mantener una calidad constante. Para materiales finos, las velocidades más altas con una potencia moderada reducen la ZAT, mientras que los materiales más gruesos requieren velocidades más bajas con mayor potencia para una penetración completa y bordes más lisos.
En general, no se recomienda cortar acero inoxidable de 40 mm con un láser de 10.000 W. Mientras que un láser de 10.000 W puede cortar eficazmente acero inoxidable de hasta 35 mm de grosor aproximadamente, el corte de acero inoxidable de 40 mm de grosor suele requerir un láser con al menos 12.000 W de potencia. Una mayor potencia del láser garantiza la energía necesaria para penetrar y cortar el material con eficacia. Además, factores como el tipo de gas de asistencia utilizado (por ejemplo, oxígeno o nitrógeno), la velocidad de corte y la posición de enfoque deben optimizarse para lograr cortes limpios y precisos. Para obtener resultados óptimos, es aconsejable utilizar un sistema láser diseñado específicamente para este tipo de materiales de gran espesor.
La presión de aire óptima para el corte por láser de aluminio suele oscilar entre 6 y 20 bares, dependiendo del grosor del material y del sistema de corte por láser específico utilizado. Para las láminas de aluminio más finas (menos de 3 mm), suele bastar con una presión más baja, de 6 a 10 bares, para evitar la distorsión del material y garantizar un corte limpio. A medida que aumenta el grosor del aluminio (de 3 a 6 mm), la presión debe ajustarse de 10 a 15 bares para expulsar eficazmente el material fundido y mantener la calidad del corte. Para chapas de aluminio más gruesas (más de 6 mm), pueden ser necesarias presiones más altas, de hasta 20 bares, para lograr un rendimiento de corte eficaz.
El nitrógeno se utiliza habitualmente como gas auxiliar para el corte de aluminio debido a su capacidad para producir cortes sin oxidación, lo que requiere presiones más altas para soplar el aluminio fundido con eficacia. Es importante realizar cortes de prueba para calibrar los ajustes óptimos de presión, velocidad y potencia para su aplicación específica. Equilibrar la presión de aire es crucial para reducir la escoria y mejorar la suavidad de los bordes, garantizando cortes de alta calidad.
Conseguir cortes limpios en el corte por láser implica gestionar varios factores clave que influyen en la calidad y precisión de los resultados. En primer lugar, las propiedades del material, como el grosor y la calidad de la superficie, desempeñan un papel crucial. Los materiales más gruesos requieren más energía y velocidades más lentas para cortar con eficacia, mientras que las superficies limpias y lisas mejoran la absorción del haz, lo que se traduce en cortes uniformes.
Los ajustes de la máquina son igual de importantes; una posición focal adecuada garantiza que el láser apunte con precisión, y ajustar la velocidad y potencia de corte en función del tipo y grosor del material es esencial para obtener resultados óptimos. El tipo de láser utilizado (CO2, fibra o diodo) debe corresponderse con el material, y el mantenimiento periódico de la cortadora láser, sobre todo de las lentes, es vital para conservar la calidad del haz.
Las condiciones externas, como la pureza de los gases auxiliares (al menos 99,5% de pureza) y los factores ambientales estables, como la temperatura y la humedad, también influyen en la eficacia y la calidad del corte. Por último, la experiencia del operario en la manipulación de materiales y la optimización de los ajustes de la máquina son fundamentales para lograr cortes limpios y precisos. Gestionando cuidadosamente estos factores, los usuarios pueden mejorar significativamente sus resultados de corte por láser.
Para minimizar los daños al material durante el corte por láser, deben tenerse en cuenta varias consideraciones clave. En primer lugar, es crucial optimizar la potencia del láser y la velocidad de corte; una potencia excesiva puede provocar quemaduras, carbonización o fusión, mientras que una potencia insuficiente da lugar a cortes incompletos. Las pruebas en piezas de muestra ayudan a encontrar el equilibrio adecuado. Las capas protectoras de la superficie, como la cinta de transferencia sobre madera, pueden evitar que se queme la superficie. Elegir la longitud de onda y el tipo de láser adecuados es esencial; los láseres de CO2 son mejores para materiales orgánicos, mientras que los láseres guiados por chorro de agua pueden reducir los daños por calor en metales delicados. Además, la gestión de las características del material, como la elección de maderas con poca resina y el control de los factores ambientales, puede mejorar la calidad del corte. Por último, las estrategias para evitar el alabeo y la distorsión, como el diseño de piezas con mayor rigidez y el uso de dispositivos de fijación durante el corte, son importantes. Si se tienen en cuenta estos factores, se pueden conseguir cortes limpios y precisos con un daño mínimo del material.
