Qu'est-ce qu'un goujon ? Types, caractéristiques et applications expliqués
Imaginez un monde où l'intégrité des machines industrielles et des systèmes de tuyauterie dépend de la solidité de leurs connexions. Entrez...
Les boulons sont les héros méconnus de la construction, des machines et d'innombrables applications quotidiennes. Ils tiennent tout ensemble, littéralement. Mais tous les boulons ne se valent pas, et le choix du bon type peut faire toute la différence en termes de solidité et de longévité de votre projet. Que vous soyez un professionnel chevronné ou un bricoleur enthousiaste, il est essentiel de comprendre la variété des types de boulons et leurs applications spécifiques pour réussir. Dans ce guide complet, nous allons nous pencher sur les types de boulons les plus courants, explorer les matériaux qui les composent et dévoiler les normes qui garantissent leur qualité et leur durabilité. Vous apprendrez à sélectionner le boulon idéal pour vos besoins et découvrirez des outils interactifs qui simplifient le processus de sélection. Prêt à approfondir vos connaissances sur les boulons et à prendre des décisions éclairées pour votre prochain projet ? Plongeons dans cette expérience et découvrons les secrets de ces fixations indispensables.
Les boulons sont des éléments de fixation essentiels utilisés dans diverses applications, chaque type étant conçu pour des tâches spécifiques.
Les boulons hexagonaux sont dotés d'une tête hexagonale et d'un filetage machine. Ils sont conçus pour être utilisés avec un écrou ou dans des trous taraudés. Leur conception robuste les rend idéaux pour la construction générale, les machines et les assemblages automobiles. Les boulons de chariot sont dotés d'une tête arrondie et d'un col carré, ce qui empêche la rotation pendant le serrage. Ils sont principalement utilisés pour la fixation bois-métal, par exemple dans les terrasses et les charpentes.
Les tire-fonds sont des vis à bois solides à tête hexagonale et à filetage épais, parfaites pour les terrasses, les charpentes et les assemblages de bois lourds.
Les boulons à œil ont une tête en forme de boucle, parfaite pour attacher des câbles ou des cordes. Ils sont notamment utilisés dans les gréements, les décors de théâtre et le levage maritime.
Les boulons en J présentent une forme en J adaptée à l'ancrage dans le béton ou la maçonnerie. Ils sont couramment utilisés dans les fondations structurelles, la construction de ponts et l'ancrage d'équipements.
Les boulons à collerette comprennent une collerette intégrée en forme de rondelle qui répartit la charge et résiste aux vibrations. Ils sont largement utilisés dans les moteurs automobiles, les machines métalliques et les environnements soumis à de fortes vibrations.
Les boulons en U ont une forme en U avec des bras filetés, ce qui les rend idéaux pour fixer des tuyaux ou des objets cylindriques. Les applications courantes comprennent les systèmes d'échappement, la plomberie et les supports structurels.
Outre les boulons courants, des types de boulons spécialisés répondent à des besoins plus spécifiques. Les boulons de suspension ont des extrémités à double filetage - filets de vis à lacet d'un côté et filets de vis à métaux de l'autre. Ils sont utilisés dans l'assemblage de meubles et les systèmes de suspension en hauteur. Les boulons de charrue sont dotés d'une tête fraisée pour un montage encastré, ce qui les rend adaptés aux machines agricoles et aux lames de chasse-neige. Les boulons de roche sont des boulons en acier utilisés pour stabiliser les formations géologiques, principalement dans les mines, les tunnels et l'ingénierie géotechnique.
Les boulons à collerette dentelée sont dotés d'une collerette dentelée qui empêche le desserrage. Ils sont souvent utilisés dans les suspensions automobiles et les systèmes de convoyage industriels.
Les boulons sexués, ou boulons de Chicago, ont des filets à l'intérieur de leur tête, ce qui permet de les fixer des deux côtés. Ils sont souvent utilisés dans les boîtiers électroniques et les projets en cuir.
Le choix du bon matériau pour les boulons est crucial pour garantir la durabilité et la performance :
Lors de la sélection des boulons, il convient de tenir compte des critères suivants pour garantir des performances optimales :
Les boulons sont des éléments de fixation essentiels utilisés dans diverses applications d'ingénierie et de construction. Il est essentiel de choisir le bon matériau pour garantir la durabilité, la solidité et la résistance aux facteurs environnementaux. Les matériaux les plus courants pour les boulons sont les suivants
Les boulons en acier sont largement utilisés en raison de leur résistance élevée et de leur polyvalence. Les boulons en acier à faible teneur en carbone sont rentables et conviennent à un usage général. Les boulons en acier à teneur moyenne en carbone offrent une résistance et une dureté accrues, ce qui les rend idéaux pour les applications structurelles et les machines. Les boulons en acier allié, enrichis d'éléments tels que le chrome, le nickel et le molybdène, offrent une solidité, une ténacité et une résistance à l'usure supérieures, et sont utilisés dans des applications soumises à de fortes contraintes telles que l'automobile et l'aérospatiale.
Les boulons en acier inoxydable sont connus pour leur excellente résistance à la corrosion, ce qui les rend idéaux pour les environnements extérieurs et marins. La nuance 304 est la plus courante et offre une bonne résistance à la corrosion et une bonne aptitude à la déformation. La nuance 316 contient du molybdène, qui améliore sa résistance à la corrosion par piqûres et par crevasses, en particulier dans les environnements marins et chimiques.
Les boulons en laiton et en bronze sont choisis pour leurs propriétés non magnétiques et leur résistance à la corrosion. Les boulons en laiton sont utilisés lorsqu'une bonne conductivité électrique et une bonne résistance à la corrosion sont nécessaires, par exemple dans la plomberie et les composants électriques. Les boulons en bronze offrent une plus grande résistance que le laiton et sont souvent utilisés dans les applications marines en raison de leur résistance à la corrosion par l'eau salée.
Les boulons en titane sont légers, solides et très résistants à la corrosion. Ils sont idéaux pour les applications de haute performance dans les secteurs de l'aérospatiale et de l'automobile, où la réduction du poids et la durabilité sont essentielles.
Les grades de boulons indiquent la résistance à la traction des boulons et sont essentiels pour sélectionner le bon boulon pour des applications spécifiques. Les grades varient entre les systèmes métrique et impérial :
Il est essentiel de comprendre les normes relatives aux boulons pour se conformer aux réglementations. Les principales normes comprennent l'Eurocode 3 pour les structures en acier européennes, l'AISC 360-10 pour les bâtiments en acier américains, la VDI 2230 pour l'ingénierie mécanique allemande, l'ISO 898-1 pour les fixations en acier au carbone et en acier allié, l'ISO 3506-1 pour les fixations en acier inoxydable et l'ASTM F606 pour tester les propriétés des boulons dans les applications aérospatiales.
Le choix des matériaux et des qualités de boulons dépend des exigences spécifiques de l'application :
Les normes ASTM jouent un rôle crucial en garantissant la qualité et la cohérence des boulons utilisés dans diverses industries en définissant des propriétés essentielles telles que le matériau, les dimensions et la résistance mécanique. Ces normes garantissent la fiabilité et la performance des boulons dans les projets de construction, d'ingénierie et de fabrication.
Les normes ASTM couvrent une large gamme de types de boulons, chacun adapté à des applications spécifiques. Parmi les spécifications les plus courantes, citons
L'ASTM A307 couvre les boulons en acier au carbone d'une résistance à la traction de 60 000 psi, convenant à la construction générale où une résistance supplémentaire n'est pas nécessaire.
La norme ASTM A325 comprend trois types de boulons :
Cette spécification comprend deux catégories de boulons en acier allié :
Les boulons ASTM A490 sont similaires aux boulons A325 mais nécessitent une résistance à la traction plus élevée :
La durabilité dans la fabrication de boulons devient de plus en plus importante, car les industries s'efforcent de réduire leur impact sur l'environnement tout en maintenant la qualité des produits. Plusieurs stratégies sont employées pour parvenir à cet équilibre :
Le choix de matériaux à faible empreinte environnementale est un aspect essentiel de la fabrication durable. En choisissant des matériaux recyclés, les fabricants de boulons réduisent considérablement leur empreinte environnementale, ouvrant ainsi la voie à des pratiques de production plus écologiques.
La mise en œuvre de procédés de fabrication à haut rendement énergétique permet de minimiser la consommation d'énergie et les émissions. Des techniques telles que les systèmes de récupération de la chaleur et les sources d'énergie renouvelables peuvent réduire de manière significative l'impact environnemental de la production de boulons.
L'optimisation des processus de production pour réduire les déchets et s'assurer que tous les sous-produits sont recyclables est essentielle pour une fabrication durable. Les principes de fabrication sans gaspillage et les techniques de recyclage avancées contribuent à réduire la production de déchets.
Les analyses du cycle de vie aident les fabricants à évaluer l'impact environnemental des boulons, de la production à l'élimination, et mettent en évidence les domaines dans lesquels il est possible d'améliorer la durabilité.
Les boulons sont indispensables dans de nombreuses industries en raison de leur polyvalence et de leur résistance. Parmi les principales applications, on peut citer
Les boulons sont essentiels pour les charpentes métalliques, les ponts et les immeubles de grande hauteur. Ils apportent la résistance et la stabilité nécessaires à ces applications exigeantes.
Dans les industries automobile et aérospatiale, les boulons doivent répondre à des normes élevées de résistance et de durabilité afin de garantir la sécurité et la fiabilité des véhicules et des avions. Ils sont utilisés dans les composants des moteurs, les châssis, les carrosseries, les structures des avions, les supports des moteurs et les systèmes de contrôle.
Les boulons sont largement utilisés dans les machines de production, les systèmes de convoyage et les machines lourdes. Leur robustesse et leur fiabilité sont essentielles pour maintenir l'efficacité et la sécurité des opérations.

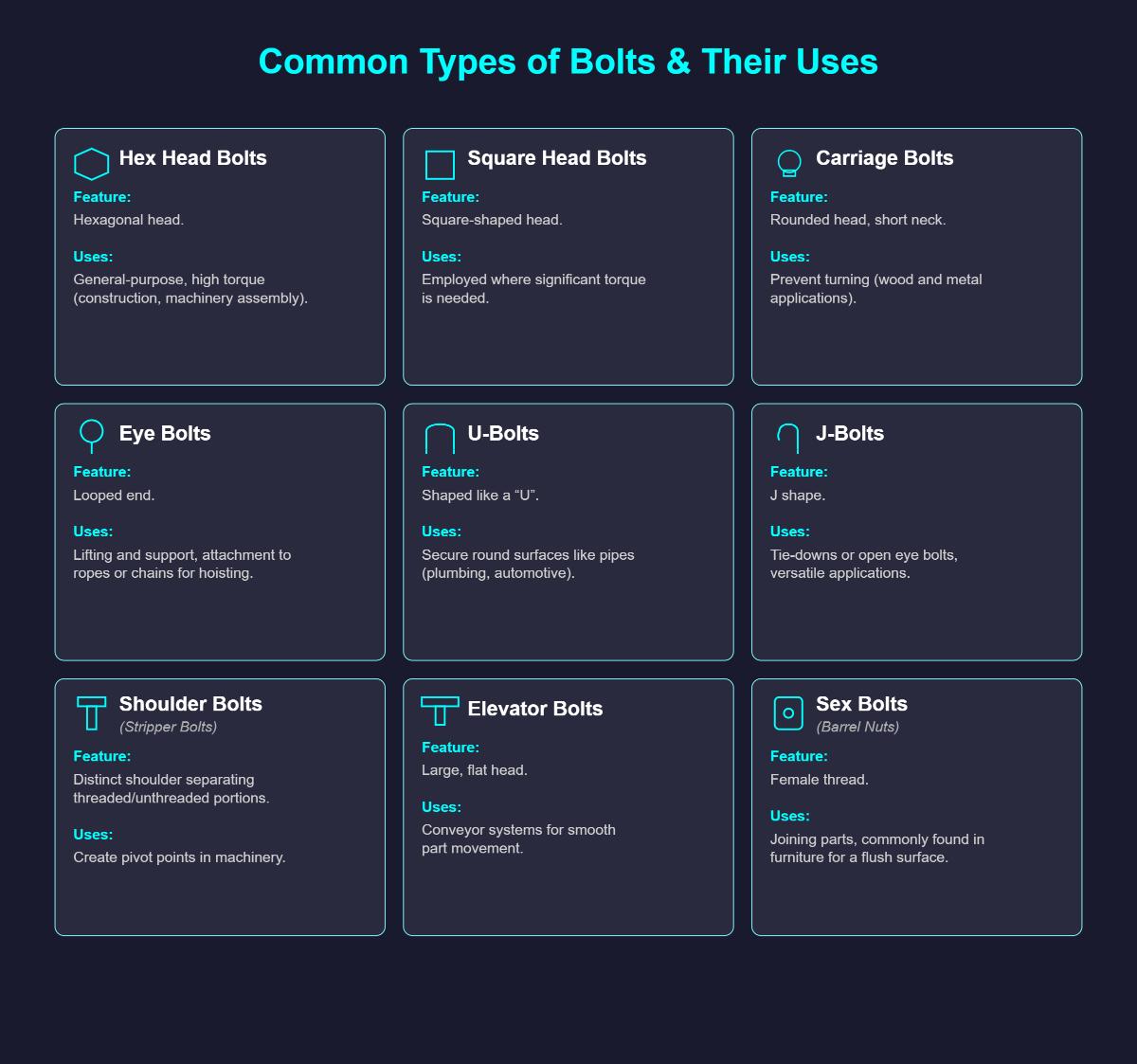

Les boulons sont conçus pour des applications spécifiques. Connaître les différents types de boulons vous aidera à choisir celui qui convient le mieux à votre projet.
Les boulons en U, avec leur forme en U et leurs bras filetés, fixent des tuyaux ou des objets ronds, utilisés dans les véhicules, la plomberie et la construction. Les boulons à collerette, avec leurs collerettes intégrées en forme de rondelle, répartissent la charge et empêchent le desserrage. Ils sont idéaux pour les assemblages automobiles et les machines.
Les boulons d'ancrage, encastrés dans le béton ou la maçonnerie, stabilisent les structures telles que les fondations des bâtiments, les ponts et les équipements lourds.
Les boulons de chariot ont une tête arrondie et une section carrée qui les empêche de tourner. Ils sont principalement utilisés dans le travail du bois et pour fixer le métal au bois.
Les tire-fonds sont de grandes vis à bois robustes à tête hexagonale, adaptées aux applications lourdes telles que la construction en bois et les terrasses.
Les boulons à œil ont une tête en boucle, ce qui les rend idéaux pour attacher des câbles ou des cordes. Ils sont couramment utilisés pour le levage, la fixation de câbles et le gréement.
Les boulons en J ont une forme en J et sont utilisés pour l'ancrage dans le béton ou la suspension. Leurs applications sont similaires à celles des boulons à œil, souvent utilisés dans les gréements et les équipements de levage.
Les boulons d'ascenseur ont une tête plate, lisse ou fraisée avec une contre-dépouille carrée. On les trouve couramment dans les systèmes de convoyage.
Les boulons hexagonaux, avec leur tête à six côtés, et les boulons taraudés, qui sont filetés sur toute la longueur de la tige, sont utilisés dans les applications générales, la construction et les machines.
Le choix du boulon approprié pour une application spécifique implique la prise en compte de plusieurs facteurs critiques :
Le matériau des boulons influe sur leur solidité, leur durabilité et leur résistance à l'environnement. Les options courantes comprennent l'acier forgé, l'acier inoxydable et l'acier galvanisé, chacun convenant à des utilisations différentes.
Le type de filetage d'un boulon (grossier ou fin) détermine s'il convient pour le bois ou le métal. Les filetages grossiers sont généralement utilisés pour le bois, tandis que les filetages fins conviennent mieux au métal.
Il est essentiel de comprendre les exigences de charge, y compris la résistance au cisaillement et à la traction, pour s'assurer que le boulon peut supporter les forces qui lui sont appliquées. Cela garantit la sécurité et la fiabilité de l'application.
Les boulons doivent être sélectionnés en fonction de leur adéquation aux conditions environnementales spécifiques auxquelles ils seront exposés. Il faut notamment tenir compte des environnements extérieurs, marins ou à haute température, qui peuvent affecter les performances et la longévité du boulon.
Les tendances récentes en matière d'applications de boulons se concentrent sur l'utilisation de matériaux de haute qualité et d'une ingénierie précise pour répondre aux besoins spécifiques de diverses industries. Il existe une demande croissante de boulons capables de résister à des environnements difficiles et à des conditions de forte contrainte, en particulier dans les secteurs de la construction et de l'automobile.
Les derniers développements mettent également l'accent sur la durabilité et l'utilisation de matériaux et de processus de fabrication respectueux de l'environnement. Cela inclut l'utilisation de matériaux recyclés et de techniques de production économes en énergie, s'alignant ainsi sur la tendance générale de l'industrie en faveur de la durabilité.
Lors de la sélection des boulons pour un projet, plusieurs facteurs doivent être pris en compte pour s'assurer que le bon choix est fait. Comprendre les exigences spécifiques de votre application vous aidera à choisir le type de boulon et le matériau les plus appropriés.
Les exigences de charge et les conditions environnementales de votre projet sont cruciales pour déterminer le boulon approprié. Les boulons doivent être capables de supporter les forces auxquelles ils seront confrontés, telles que le cisaillement, la traction ou les deux. Par exemple :
L'environnement dans lequel les boulons seront utilisés influe grandement sur le choix du matériau. Les différents matériaux offrent divers degrés de résistance à la corrosion, aux températures extrêmes et à d'autres facteurs environnementaux. Les éléments clés à prendre en compte sont les suivants :
Il est essentiel de choisir le bon matériau pour les boulons afin de garantir leur performance et leur longévité. Les matériaux les plus courants pour les boulons sont les suivants
Les boulons en acier inoxydable sont très résistants à la corrosion, ce qui les rend adaptés aux applications exposées à l'humidité, aux produits chimiques et aux environnements marins. L'acier inoxydable 304 est utilisé à des fins générales, tandis que l'acier inoxydable 316 résiste mieux à la corrosion due à l'eau salée.
Les boulons en acier au carbone sont solides et rentables, ce qui les rend idéaux pour les applications structurelles, automobiles et industrielles. Ils sont disponibles en différentes qualités, telles que les qualités 2, 5 et 8, chacune offrant des niveaux de résistance et de dureté différents.
Les boulons en acier allié sont enrichis d'éléments tels que le chrome, le nickel et le molybdène, ce qui leur confère une résistance et une durabilité supérieures. Ils sont utilisés dans des applications soumises à de fortes contraintes, notamment dans les secteurs de l'automobile et de l'aérospatiale.
Les boulons en bronze sont non magnétiques et résistants à la corrosion par l'eau de mer, ce qui les rend appropriés pour les systèmes électriques marins, les sculptures et les quais.
Le type de filetage et la conception de la tête des boulons jouent un rôle important dans leur application. Un choix judicieux garantit une fixation correcte et évite des problèmes tels que le desserrage ou un mauvais ajustement.
Les revêtements et les finitions des boulons améliorent leurs performances et leur longévité en offrant une protection supplémentaire contre les facteurs environnementaux.
La galvanisation à chaud offre une protection maximale contre la corrosion pour les boulons utilisés en extérieur. Ce revêtement est idéal pour les projets de construction et les environnements marins.
Le zingage est une méthode rentable de prévention de la rouille, adaptée aux boulons utilisés dans des environnements moins exigeants.
Les tendances récentes en matière de sélection des boulons soulignent l'importance de l'efficacité des matériaux et de la durabilité. Les industries telles que l'automobile, la construction, l'aérospatiale et la marine accordent de plus en plus la priorité aux boulons qui offrent de hautes performances tout en minimisant l'impact sur l'environnement.
Des fabricants comme Panda Fastener ou Elgin Screws peuvent proposer des solutions personnalisées pour répondre à des besoins spécifiques.
Le choix de la bonne taille et de la bonne classe de propriétés des boulons est crucial pour s'assurer qu'ils peuvent supporter la charge et la contrainte requises. Divers outils interactifs permettent d'estimer le diamètre et la classe de propriétés des boulons en fonction des exigences spécifiques de l'application.
Le groupe Bossard propose des outils permettant de saisir la capacité de charge et la résistance du matériau afin de déterminer la taille et la classe des boulons nécessaires. Ces outils permettent de s'assurer que les boulons choisis répondent aux spécifications nécessaires pour le projet.
Pour choisir le bon matériau pour les boulons, il faut tenir compte de facteurs tels que la tolérance à la température, la résistance mécanique et la résistance à la corrosion. L'outil de recherche Extreme Bolt vous aide à trouver les meilleurs matériaux pour les boulons en vous permettant de comparer les options en fonction des limites de température, de la résistance mécanique et de la résistance à la corrosion.
Des outils logiciels d'ingénierie avancés intègrent la sélection et l'analyse des boulons, fournissant des informations détaillées sur leur comportement dans différentes conditions. L'EDRMedeso Bolt Toolkit for Ansys Mechanical vous permet de créer et d'analyser des boulons et des rivets sans pièces de CAO, garantissant ainsi leur conformité aux normes structurelles et leur fiabilité.
L'estimation précise du poids des boulons est essentielle pour optimiser l'utilisation et le coût des matériaux. Portland Bolt propose un outil d'estimation du poids des boulons qui permet d'évaluer le poids de divers éléments de fixation tels que les tiges filetées, les boulons d'ancrage courbés et les boulons hexagonaux. Cet outil permet d'optimiser les matériaux et les coûts.
Plusieurs éléments clés permettent d'améliorer l'efficacité et la précision de la sélection des boulons et de s'assurer que les boulons choisis répondent aux normes fonctionnelles et de sécurité :
Les outils interactifs de sélection des boulons améliorent considérablement la prise de décision, garantissant que les boulons sont compatibles avec les différentes conditions environnementales et exigences structurelles.
Vous trouverez ci-dessous les réponses à certaines questions fréquemment posées :
Les types de boulons les plus courants et leurs utilisations sont divers et adaptés à des applications spécifiques. Les boulons à tête hexagonale sont largement utilisés pour des applications générales nécessitant un couple élevé, telles que la construction et l'assemblage de machines. Les boulons à tête carrée, connus pour leur tête de forme carrée, sont également utilisés lorsqu'un couple important est nécessaire. Les boulons de chariot, avec une tête arrondie et un col court, sont conçus pour empêcher la rotation et sont généralement utilisés dans les applications en bois et en métal.
Les boulons à œil, avec une extrémité en boucle, sont idéaux pour le levage et le soutien, permettant la fixation de cordes ou de chaînes pour le levage de charges lourdes. Les boulons en U, en forme de "U", sont utilisés pour fixer des surfaces rondes telles que des tuyaux, ce qui les rend courants dans les secteurs de la plomberie et de l'automobile. Les boulons en J, en forme de J, servent d'attaches ou de boulons à œil ouvert, ce qui leur confère une grande polyvalence dans diverses applications.
Les boulons à épaulement, également connus sous le nom de boulons de décoffrage, présentent un épaulement distinct séparant les parties filetées et non filetées, souvent utilisé pour créer des points de pivotement dans les machines. Les boulons élévateurs, dotés d'une large tête plate, sont principalement utilisés dans les systèmes de convoyage pour assurer un mouvement fluide des pièces. Enfin, les boulons à tête cylindrique, ou écrous à tête cylindrique, dotés d'un filetage femelle, sont utilisés pour assembler des pièces, comme c'est souvent le cas dans les meubles pour obtenir une surface plane. Comprendre ces types de boulons et leurs applications permet de sélectionner l'élément de fixation approprié pour des projets spécifiques.
Le choix du matériau de boulon approprié pour votre projet implique l'évaluation de plusieurs facteurs : la solidité, la résistance à la corrosion, l'environnement thermique et le coût.
La résistance est cruciale, car le matériau doit supporter les contraintes et les charges de l'application. Les aciers à haute résistance et les aciers alliés sont idéaux pour les applications exigeantes en raison de leur résistance élevée à la traction. La résistance à la corrosion est essentielle pour les boulons utilisés dans des environnements difficiles. L'acier inoxydable, l'aluminium et le laiton sont d'excellents choix pour les applications extérieures ou marines en raison de leur résistance à la rouille et à la corrosion.
L'environnement thermique est un autre élément clé à prendre en compte. Pour les applications à haute température (plus de 300°C), des alliages spéciaux sont nécessaires pour éviter la relaxation des contraintes et maintenir l'intégrité des boulons. Enfin, le coût joue un rôle important. Si l'acier à faible teneur en carbone est économique, il ne résiste pas à la corrosion. L'acier inoxydable, bien que plus cher, offre une durabilité supérieure.
En évaluant ces facteurs (résistance, résistance à la corrosion, environnement thermique et coût), vous pouvez sélectionner le matériau de boulon le mieux adapté aux besoins spécifiques de votre projet.
Les normes ASTM sont des directives élaborées par ASTM International pour garantir la qualité, la sécurité et les performances des matériaux, des produits et des systèmes, y compris les boulons et les fixations. Ces normes fournissent des spécifications détaillées sur la composition des matériaux, les propriétés mécaniques, les procédures d'essai et les critères de performance.
Dans le contexte des boulons, les normes ASTM sont cruciales car elles garantissent la cohérence de la fabrication et la fiabilité dans diverses applications. Par exemple, la norme ASTM A193 couvre les boulons en alliage et en acier inoxydable pour les services à haute température et à haute pression, tandis que la norme ASTM F3125 spécifie les boulons de structure à haute résistance utilisés dans la construction. Le respect de ces normes permet d'éviter les défaillances dans les applications critiques, d'améliorer la sécurité et de garantir la compatibilité dans des secteurs tels que la construction, l'automobile et l'aérospatiale.
Les matériaux utilisés pour les boulons influencent considérablement leurs performances et leur durabilité, car ils déterminent des propriétés clés telles que la solidité, la résistance à la corrosion et la durabilité. Les boulons en acier inoxydable, en particulier ceux fabriqués à partir d'alliages tels que 304 et 316, sont très résistants à la corrosion, ce qui les rend idéaux pour les environnements contenant de l'humidité ou des éléments corrosifs. Les boulons galvanisés, recouverts d'une couche de zinc, offrent une protection contre la rouille et conviennent aux applications de construction ou d'extérieur. Les boulons en titane et en Inconel offrent une grande solidité et une résistance à la température, essentielles pour l'aérospatiale et les industries de haute technologie. Les boulons à haute résistance, fabriqués à partir d'aciers de construction alliés comme le 42CrMo, sont utilisés dans des applications nécessitant des propriétés mécaniques supérieures.
Du point de vue du développement durable, la sélection de matériaux à faible impact environnemental, tels que les options recyclées ou provenant de sources durables, renforce la responsabilité écologique. Les matériaux durables prolongent la durée de vie des boulons, réduisant le besoin de remplacement et minimisant les déchets. Le choix du matériau des boulons est donc crucial non seulement pour garantir des performances optimales, mais aussi pour promouvoir des pratiques durables dans l'ingénierie et la construction.
Oui, il existe plusieurs outils pour vous aider à sélectionner le bon boulon pour votre projet. Ces outils vont des applications logicielles aux calculatrices numériques qui aident à déterminer le type de boulon, la taille, le matériau et le couple et la tension nécessaires. Citons par exemple le logiciel Bolt Load d'Atlas Copco, BOLTCALC pour l'analyse des assemblages boulonnés, Boltplus Bolt Load Calculation App du Nord-Lock Group, et HYTORC Bolting Manager et Flange Bolt Torque Calculator. Ces outils rationalisent le processus de sélection en fournissant des calculs rapides, en conservant l'historique des travaux et en intégrant des données standard sur les brides. L'utilisation de ces outils garantit des calculs précis et améliore la fiabilité et la sécurité des assemblages boulonnés dans diverses applications.
