구조용 철골의 무게와 수량을 계산하는 것은 건설 및 엔지니어링에 종사하는 모든 사람에게 기본적인 기술입니다. 초고층 빌딩을 설계하든 교량을 설계하든, 구조물의 무결성과 프로젝트 효율성을 보장하기 위해서는 철골 구성 요소의 정확한 무게를 이해하는 것이 중요합니다. 하지만 이러한 계산은 정확히 어떻게 할까요? 그리고 필요한 수량을 정확하게 예측하기 위해 어떤 기술을 사용할 수 있을까요?
이 종합 가이드에서는 구조용 철골 중량 계산 과정을 단계별로 상세하게 설명합니다. 철골 밀도의 기초를 배우고, 표준 공식을 살펴보고, 이러한 개념을 더 쉽게 이해할 수 있는 실제 사례를 살펴봅니다. 또한 수작업과 소프트웨어 기반의 수량 추정 기법을 살펴봄으로써 자신 있게 프로젝트를 계획할 수 있도록 도와드립니다. 이 글을 마치면 모든 건설 프로젝트의 구조용 철골을 정확하게 계산하고 견적하는 데 필요한 방법론과 도구를 명확하게 이해할 수 있을 것입니다.
기술을 연마하고 다음 프로젝트를 탄탄한 토대 위에 구축할 준비가 되셨나요? 지금 바로 시작하세요.
구조용 강재는 건물, 교량 및 기타 인프라 건설을 위해 특별히 설계된 강철의 일종입니다. 높은 강도, 내구성, 환경 및 하중 응력에 대한 저항력을 제공합니다. 구조용 강재는 I형강, H형강, 앵글, 채널, 플레이트와 같은 특정 모양과 크기로 형성되며 건설 프로젝트에서 견고한 골조를 만드는 데 필수적입니다.
탄소강은 가장 일반적으로 사용되는 구조용 강재 유형입니다. 주로 철과 탄소로 구성되며 ASTM A36 및 ASTM A992와 같은 다양한 등급으로 제공됩니다. 탄소강은 강도, 연성, 경제성의 균형이 잘 잡혀 있어 다양한 건축 분야에 이상적입니다.
HSLA 강철에는 크롬, 니켈, 바나듐과 같은 소량의 원소가 포함되어 있어 강도가 강하고 부식에 강합니다. 이 유형의 강철은 대규모 구조물이나 교량과 같이 강도는 유지하면서 무게를 줄이는 것이 중요한 분야에 자주 사용됩니다.
풍화 강철 또는 COR-TEN 강철은 날씨에 노출된 후 녹과 같은 보호막을 형성하여 최소한의 유지보수가 필요한 교량, 파사드, 조형물과 같은 실외 구조물에 이상적입니다.
스테인리스 스틸은 크롬을 함유하고 있어 부식과 오염에 대한 저항력이 뛰어납니다. 해안 지역이나 화학 공장과 같이 열악한 환경에 노출된 구조물에 자주 사용됩니다. 스테인리스 스틸은 다양한 등급으로 제공되며 구조용으로는 304와 316이 가장 일반적입니다.
구조용 강재는 무게 대비 강도가 높기 때문에 과도한 무게 없이도 튼튼하고 내구성 있는 구조물을 만들 수 있는 것으로 유명합니다. 이 특성은 강도를 유지하면서 무게를 최소화하는 것이 중요한 고층 건물과 장경간 교량에서 특히 유용합니다.
건축가와 엔지니어는 구조용 강철의 다용도성 덕분에 복잡하고 혁신적인 구조물을 설계할 수 있습니다. 다양한 모양과 크기로 제작할 수 있기 때문에 건설 프로젝트에서 창의성과 맞춤화가 더욱 촉진됩니다.
구조용 철골 부품을 외부에서 사전 제작하여 현장에서 신속하게 조립할 수 있으므로 시공 시간을 크게 단축할 수 있습니다. 이러한 효율성은 특히 도시 지역에서 촉박한 프로젝트 기한을 맞추고 중단을 최소화하는 데 필수적입니다.
구조용 강철은 재활용성이 뛰어나며, 건축에 사용되는 대부분의 강철에는 상당한 비율의 재활용 재료가 포함되어 있습니다. 이러한 재활용성은 지속 가능한 건설 관행에 기여하고 건축 프로젝트가 환경에 미치는 영향을 줄여줍니다.
구조용 강철의 강도와 내구성은 구조물의 수명 기간 동안 유지보수 비용을 낮춰줍니다. 예를 들어 고층 건물에 구조용 강철을 사용하면 장기적인 수리 비용을 크게 줄일 수 있습니다. 또한 시공 시간이 단축되고 인건비가 절감되므로 많은 프로젝트에서 구조용 강재를 비용 효율적으로 선택할 수 있습니다.
강철 밀도는 단위 부피당 강철의 질량으로, 일반적으로 입방 센티미터당 그램(g/cm³) 또는 입방 미터당 킬로그램(kg/m³) 단위로 측정됩니다. 강철 밀도는 강철 구조물의 무게, 강도 및 성능에 영향을 미치는 중요한 특성입니다. 엔지니어가 건설 프로젝트에서 정확한 계산을 하려면 강철 밀도를 이해하는 것이 필수적입니다.
강철 밀도는 합금 구성과 가공 방법에 따라 약간씩 달라질 수 있습니다. ASTM 및 ISO와 같은 기관에서는 엔지니어링 계산의 일관성과 신뢰성을 보장하기 위해 표준 밀도 값을 제공합니다.
이러한 표준 값은 건설 프로젝트의 안전, 효율성 및 비용 효율성을 보장하기 위한 엔지니어링 계산의 기준점으로 사용됩니다.
강철 밀도는 구조적 무결성과 하중 지지력에 필수적인 강철 부품의 무게를 결정하는 데 중요한 역할을 합니다. 정확한 무게 계산은 다음을 포함한 다양한 애플리케이션에서 매우 중요합니다:
강철 밀도에 영향을 줄 수 있는 요인은 다음과 같습니다:
강철의 밀도를 계산하려면 공식을 사용하세요:
밀도 = 질량 ÷ 부피
정확한 결과를 얻으려면 단위가 일관성이 있는지 확인하세요. 예를 들어 질량을 킬로그램으로 측정하는 경우 부피는 입방미터로 표시해야 합니다.
강철 밀도를 계산할 때는 다음과 같은 일반적인 실수를 피하세요:
강철의 종류에 따라 밀도가 다르며, 이는 구성과 처리의 영향을 받습니다. 다음은 몇 가지 일반적인 유형과 일반적인 밀도 범위입니다:
| 강철 유형 | 밀도 범위(g/cm³) |
|---|---|
| 저탄소 강철 | 7.85 |
| 중간 탄소강 | 7.85 |
| 고탄소강 | 7.85 |
| 스테인리스 스틸 | 7.75~8.00 |
| 합금강 | 7.80 ~ 8.20 |
| 공구강 | 7.85~8.00 |
강철 밀도를 이해하면 엔지니어와 건설 전문가가 정보에 입각한 결정을 내리고 프로젝트의 성공과 안전을 보장하는 데 도움이 됩니다. 정확한 밀도 계산은 다양한 산업 분야에서 매우 중요합니다:
구조용 철골의 무게를 계산하는 것은 엔지니어링 및 건설 분야에서 매우 중요합니다. 강철의 종류, 밀도 및 강철 구성 요소의 치수를 고려하여 구조적 무결성, 비용 관리 및 안전을 보장합니다.
첫 번째 단계는 강철 부품의 모양과 치수를 파악하는 것입니다. 구조용 강철은 막대, 봉, 판재, 시트, 빔 등 다양한 형태로 제공되며 각각 특정 치수가 필요합니다:
정확한 무게 계산을 위해서는 이러한 치수를 정확하게 측정하는 것이 중요합니다.
연강의 밀도는 일반적으로 약 7850kg/m³이지만 합금 구성에 따라 약간 다를 수 있습니다. 정확한 밀도 값을 아는 것은 정확한 계산을 위해 필수적입니다.
구조용 강철의 무게는 강철 부품의 모양에 따라 특정 공식을 사용하여 계산할 수 있습니다.
철봉과 막대의 경우 공식을 사용합니다:
어디에:
평판 및 시트의 경우 공식을 사용합니다:
어디에:
철골 빔의 경우 빔의 치수를 기준으로 부피를 계산하고 밀도를 곱합니다:
어디에:
그런 다음 무게를 계산합니다:
직경 20mm, 길이 6m의 강철 막대를 예로 들어 보겠습니다:
W=202/162×6=400/162×6≈14.81 kg
크기가 2미터 x 1미터이고 두께가 0.01미터인 강판의 경우:
W=2×1×0.01×7850=157kg
다음 치수의 강철 I형 기둥의 무게를 계산합니다:
이러한 단계를 따르고 올바른 공식과 밀도 값을 사용하면 엔지니어링 및 건설 프로젝트의 성공과 안전에 필수적인 구조용 철골 부품의 정확한 중량 계산을 보장할 수 있습니다.
정확한 자재량을 확보하기 위해서는 건설 계획에서 철근의 양을 추정하는 것이 중요합니다. 정확한 견적은 비용 관리, 자원 할당 및 낭비 최소화에 도움이 됩니다.
철근 수량 추정의 첫 번째 단계는 프로젝트의 요구 사항을 철저하게 평가하는 것입니다. 여기에는 설계 사양, 하중 요구 사항 및 필요한 구조 구성 요소를 이해하는 것이 포함됩니다. 사하중(자체 중량)과 활하중(외부 힘)을 모두 포함하여 구조물의 유형과 하중 지지력을 결정합니다. 강도, 내구성 및 환경 저항성을 기준으로 적절한 유형의 강철을 선택합니다.
청사진과 구조 계획은 철골 수량을 추정하는 데 필수적입니다. 이러한 문서는 철골 구성 요소의 치수와 레이아웃에 대한 자세한 정보를 제공합니다. 주요 단계는 다음과 같습니다:
프로젝트에 필요한 강철의 양을 추정하는 데는 여러 가지 기법을 사용할 수 있습니다. 여기에는 수동 방법과 소프트웨어 도구가 포함됩니다.
수동 추정에는 치수와 밀도를 기준으로 강철의 무게와 수량을 계산하는 작업이 포함됩니다. 수동 견적에 사용되는 일반적인 공식은 다음과 같습니다:
소프트웨어 도구와 계산기는 추정 프로세스를 간소화하여 정확하고 효율적인 결과를 제공합니다. 일반적인 도구는 다음과 같습니다:
수량 추정은 다양한 건설 프로젝트에서 설계 사양과 구조적 무결성을 충족할 수 있는 충분한 자재를 확보하는 데 매우 중요합니다. 정확한 견적은 예산 책정, 일정 관리, 자재 낭비 감소에 도움이 됩니다.
이러한 단계를 따르고 적절한 도구를 활용하면 건설 전문가는 프로젝트에 필요한 철근의 양을 효율적으로 예측하여 성공적이고 비용 효율적인 결과를 보장할 수 있습니다.
정확한 철골 중량 계산은 건설 및 엔지니어링 분야에서 매우 중요합니다.
구조물이 의도한 하중을 안전하게 지탱할 수 있는지 확인하는 것은 구조물의 수명을 위해 매우 중요합니다. 엔지니어는 정확한 중량 계산을 통해 사하중(구조물 자체의 무게)과 활하중(바람, 지진 등의 외부 힘)을 포함한 다양한 힘을 견딜 수 있는 건물과 교량을 설계할 수 있습니다.
철강 부품의 정확한 중량을 알면 정확한 예산 책정과 비용 추정에 도움이 됩니다. 이를 통해 자재를 과다 구매하거나 과소 구매하지 않고 리소스 할당을 최적화하고 낭비를 방지할 수 있습니다.
무게 계산은 적절한 운송 방법과 장비를 선택하는 데 필수적입니다. 물류 관리자는 정확한 중량을 파악함으로써 차량의 과적을 방지하여 사고 위험을 줄이고 안전한 운송을 보장할 수 있습니다.
운송 및 물류에서 철강 중량 계산은 매우 중요한 역할을 합니다:
물류 관리자는 철강 화물의 중량을 계산하여 적재 계획을 최적화함으로써 운송 비용을 절감하고 배송 일정을 개선할 수 있습니다. 효율적인 적재를 통해 중량 제한을 초과하지 않고 최대량의 철강을 안전하게 운송할 수 있습니다.
정확한 중량 계산은 운송 차량의 과적을 방지하여 운송 중 안전성을 향상시킵니다. 차량이 안전한 중량 한도 내에서 운행되도록 하면 사고 위험과 철제 부품 손상을 줄일 수 있습니다.
제조 및 제작 산업에서는 철강 부품의 무게를 파악하는 것이 필수적입니다:
정확한 중량 계산은 제조 공정에서 안전하고 효율적인 자재 취급을 가능하게 합니다. 여기에는 강철 부품을 들어 올리고, 이동하고, 배치하여 장비와 인력이 안전하게 하중을 관리할 수 있도록 보장하는 것이 포함됩니다.
정확한 중량 계산을 통해 강철 부품이 품질 표준을 충족하고 설계 사양을 준수하는 고품질 제품을 생산할 수 있습니다.
실제 사례로는 교량 건설을 들 수 있는데, 구조물이 예상 하중을 지탱하고 지진이나 홍수와 같은 환경적 스트레스를 견딜 수 있도록 정확한 철골 중량 계산이 매우 중요합니다. 엔지니어는 이러한 계산을 통해 강도와 내구성을 모두 갖춘 교량을 설계합니다.
고층 건물의 경우 구조적 무결성을 유지하고 풍하중과 지진력에 대한 안전을 보장하기 위해서는 정확한 무게 계산이 필수적입니다. 정확한 중량 평가를 통해 동적 환경 조건을 견딜 수 있는 고층 구조물을 건설할 수 있습니다.
크레인이나 컨베이어 시스템과 같은 산업 장비를 제조할 때는 안정성과 작동 안전을 보장하기 위해 정확한 철골 중량 계산이 필요합니다. 구성 요소의 무게를 알면 성능 저하 없이 무거운 하중을 처리할 수 있는 장비를 설계할 수 있습니다.
수동 계산에는 (무게=부피×밀도)와 같은 공식을 사용합니다. I형강의 경우 부피 계산에는 높이, 플랜지 폭, 플랜지 두께, 웹 두께 및 길이가 포함됩니다. 이러한 계산에는 세심한 측정과 기하학적 원리의 적용이 필요합니다.
소프트웨어 도구와 온라인 계산기는 사용자가 치수를 입력하고 자동으로 중량을 계산할 수 있도록 하여 프로세스를 간소화합니다. 이러한 도구는 오류를 줄이고 시간을 절약하여 중량 계산 프로세스를 더욱 효율적으로 만들어 줍니다. 또한 빠르고 정확한 결과를 제공하므로 건설 프로젝트를 효과적으로 계획하고 실행하는 데 필수적입니다.
한 가지 일반적인 실수는 강철의 밀도 값을 잘못 사용하는 것입니다. 강철의 표준 밀도는 약 7850kg/m³이지만 스테인리스강과 같은 합금에 따라 약간 다를 수 있으므로 항상 사용 중인 특정 강철 유형에 맞는 밀도를 사용하세요.
철강 부품의 치수를 부정확하게 측정하면 부피 계산이 잘못될 수 있습니다. 모든 측정이 정확하고 일관된 단위로 이루어지도록 하세요. 평판의 경우 길이, 너비, 두께를 정확하게 측정합니다. 둥근 막대의 경우 지름과 길이를 측정합니다. 파이프의 경우 외경과 내경, 길이를 고려하세요.
강철 부품의 모양에 대해 잘못된 공식을 적용하는 것은 일반적인 오류입니다. 모양에 따라 올바른 공식을 사용하세요:
실제 무게는 제작 및 재료 공차에 따라 달라질 수 있음을 인식하세요. 이론적 계산을 기준으로 하되 실제 시나리오에서는 약간의 차이가 있을 수 있습니다.
다음과 같은 단순화된 공식은 ( 무게=지름2×0.00617×길이)를 사용하면 유용하지만 프로젝트의 특정 조건과 밀도 변화에 맞는지 확인해야 합니다.
복잡한 형상을 처리하고 입력 치수 및 강종에 따라 빠르고 정확한 견적을 제공할 수 있는 정확한 도구와 계산기를 사용하세요. 일관성과 정확성을 보장하기 위해 항상 수동으로 또는 다른 도구를 사용하여 계산을 확인합니다. 특정 강종 및 치수에 대해서는 TCVN 표준과 같은 업계 표준 및 표를 참조하여 규정 준수 및 정확성을 보장하세요.
다음은 자주 묻는 질문에 대한 답변입니다:
구조용 강철의 무게와 수량을 계산하려면 재료의 특성을 이해하고 정확한 공식을 사용하는 체계적인 접근 방식을 따라야 합니다.
먼저 구조용 강철의 밀도(일반적으로 연강의 경우 약 7850kg/m³)를 결정합니다. 이 값은 무게 계산에 직접적인 영향을 미치므로 매우 중요합니다.
무게를 계산하려면 먼저 철강 부품의 모양과 치수를 파악합니다. 일반적인 모양으로는 판, 막대, 파이프, I형 철골 등이 있습니다. 각 모양에 대해 특정 공식을 사용합니다:
단위 길이 또는 면적당 중량을 알면 프로젝트에 필요한 총 수량을 추정할 수 있습니다. 필요한 총 중량을 단위당 중량으로 나누면 수량을 구할 수 있습니다. 예를 들어 각 철근의 무게가 1미터당 20kg인 철근 1000kg이 필요한 경우 50미터의 철근이 필요합니다.
온라인 계산기와 구조 분석 소프트웨어를 사용하면 이 과정을 간소화하여 정확성과 효율성을 보장할 수 있습니다. 이 방법을 사용하면 계산된 무게와 수량이 프로젝트의 안전 및 비용 효율성 요건을 충족합니다.
구조용 철골 수량을 추정할 때는 정확성과 효율성을 보장하기 위해 몇 가지 일반적인 기법을 사용합니다. 먼저, 상세한 건축 및 구조 청사진을 면밀히 검토하여 보, 기둥 및 기타 요소와 같이 필요한 모든 강철 부품을 파악하는 것이 중요합니다. 주문을 최적화하고 낭비를 최소화하려면 표준 크기와 모양을 포함한 다양한 유형의 구조용 철골에 대해 잘 알고 있어야 합니다.
다음으로, 프로젝트에 필요한 강철의 종류와 등급을 고려하여 선택한 재료가 구조적 무결성과 미적 요건을 모두 충족하는지 확인합니다. 또한 제작업체와 초기에 협의하여 절단 및 용접과 같은 제작 및 마감 공정 중 자재 손실을 고려하는 것도 중요합니다.
중량 계산 공식이 중요한 역할을 하는데, 이 공식에서는 강철 구성 요소의 부피에 강철 밀도(약 7850kg/m³)를 곱하여 중량을 결정합니다. 넓은 플랜지 빔 및 I형 철골과 같은 일반적인 형상에 대해 표준화된 중량 표를 활용하면 프로세스를 신속하게 진행할 수 있습니다.

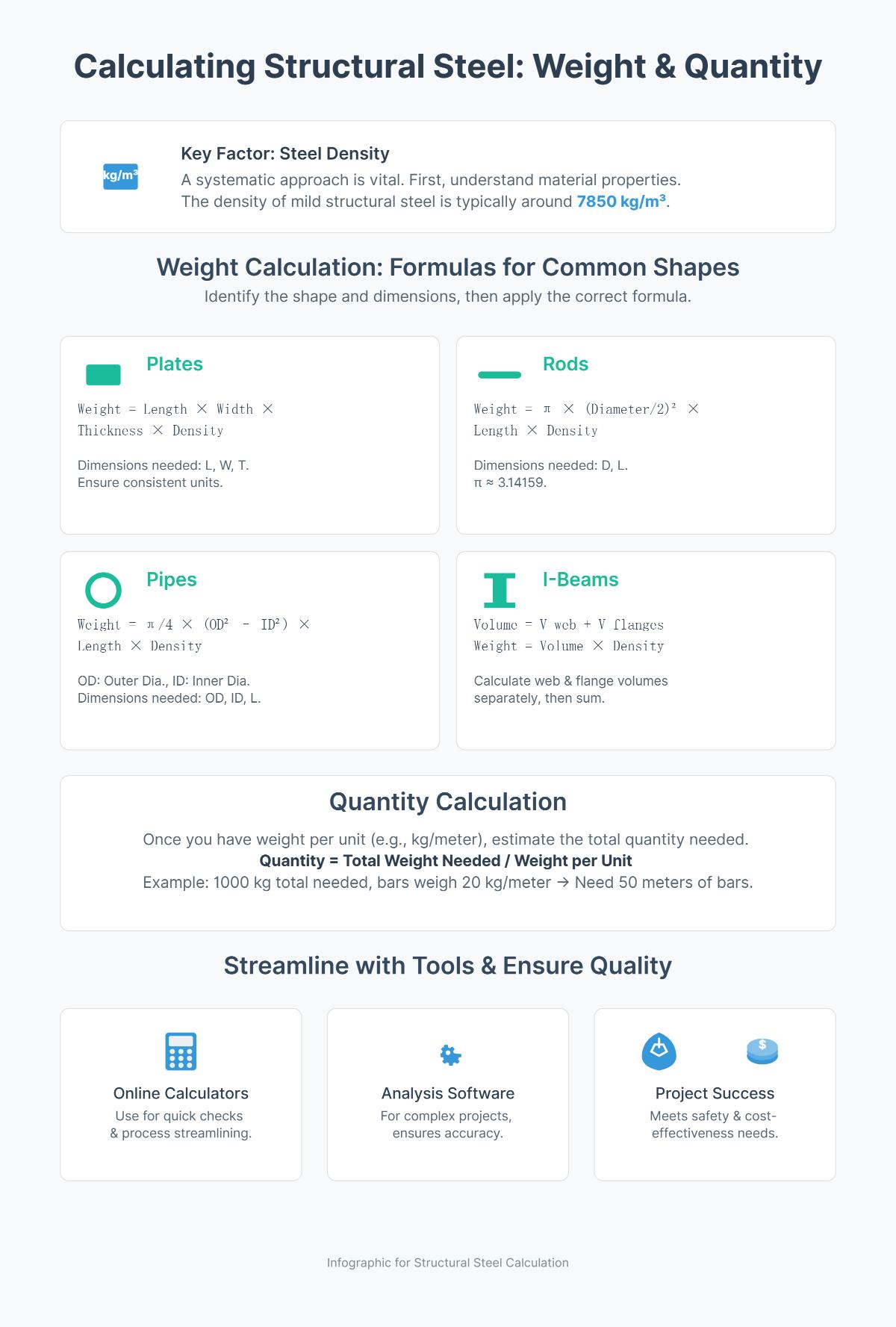

구조용 강철의 무게를 계산하는 데 사용되는 기본 공식은 다음과 같습니다:
여기서 강철의 밀도는 일반적으로 탄소강의 경우 약 7850kg/m³입니다. 부피는 강철 부품의 모양에 따라 달라집니다. 다음은 다양한 모양에 대한 구체적인 공식입니다:
이 공식은 다음과 같습니다:
정확한 중량 계산은 구조적 무결성을 보장하고 자재 사용을 최적화하며 물류 계획을 효율적으로 수립하는 데 필수적입니다. 복잡한 모양이나 여러 조각의 경우 온라인 계산기를 사용하면 프로세스를 간소화할 수 있습니다.
강철 밀도는 구조용 강철 부품의 무게 계산에 있어 기본적인 요소입니다. 일반적으로 탄소강의 경우 약 7850kg/m³, 스테인리스강의 경우 8000kg/m³인 밀도에 따라 재료의 단위 부피당 질량이 결정됩니다. 강철의 무게를 계산할 때는 먼저 치수와 모양에 따라 강철 구성 요소의 부피를 결정해야 합니다. 그런 다음 이 부피에 강철의 밀도를 곱하여 무게를 구합니다.
예를 들어, 무게(W)는 ( W = V × D ) 공식을 사용하여 계산되며, 여기서 ( V )는 부피이고 ( D )는 밀도입니다. 정확한 강재 밀도 값은 정확한 중량 계산을 보장하며, 이는 하중 지지력 평가, 자재 사용 최적화, 건설 프로젝트의 안전 보장에 매우 중요합니다. 계산 오류를 방지하려면 다양한 구성이나 제조 공정으로 인한 강재의 밀도 변화를 고려해야 합니다.
여러 도구와 소프트웨어가 구조용 강재 추정에 도움을 주어 정확성과 효율성을 향상시킬 수 있습니다. 주목할 만한 플랫폼은 다음과 같습니다:
이러한 소프트웨어 도구는 구조용 철골 견적의 다양한 측면을 자동화하여 수작업을 줄이고 오류를 최소화합니다. 성공적인 건설 프로젝트에 필수적인 정확한 자재 수량 계산, 비용 견적, 효율적인 입찰 준비를 용이하게 합니다.
철근 중량 및 수량 추정에서 흔히 발생하는 실수는 프로젝트의 비효율성과 구조적 문제로 이어질 수 있습니다. 다음은 피해야 할 몇 가지 주요 오류입니다:
이러한 일반적인 실수를 해결함으로써 엔지니어는 보다 정확한 철근 중량과 수량을 예측하여 보다 안전하고 효율적인 건설 프로젝트를 진행할 수 있습니다.
