Compreender a tensão de cisalhamento: Definição, cálculo e aplicações

Na intrincada dança de forças que rege o mundo físico, a tensão de corte desempenha um papel fundamental, moldando a integridade e o comportamento dos materiais de formas muitas vezes invisíveis, mas com um impacto profundo. À medida que os engenheiros e cientistas de materiais se aprofundam nas complexidades deste conceito fundamental, a compreensão da tensão de corte torna-se não apenas um exercício académico, mas um aspeto crucial da inovação e do design. Este artigo embarca num mergulho técnico profundo, desvendando a definição e o cálculo da tensão de corte e explorando as suas aplicações significativas em várias disciplinas de engenharia. Desde as equações que a quantificam até aos cenários do mundo real em que altera as propriedades dos materiais, a tensão de corte é uma força a ter em conta. Como é que esta força oculta influencia a resistência e a durabilidade dos materiais com que contamos todos os dias? Junte-se a nós para explorarmos os seus mistérios e implicações práticas.

Introdução à tensão de cisalhamento

A tensão de cisalhamento, simbolizada por τ (tau), refere-se à força por unidade de área que actua paralelamente à superfície de um material. Esta força interna resulta de forças aplicadas que fazem com que partes de um material deslizem umas sobre as outras, paralelamente ao seu plano de contacto. Imagine que empurra a carta do topo de um baralho para o lado - esta ação ilustra a tensão de corte.

A tensão de cisalhamento é crucial na engenharia e na ciência dos materiais devido ao seu impacto na deformação do material e na sua potencial falha. A compreensão do conceito de tensão de corte é crucial para a conceção e análise de estruturas e materiais. Os engenheiros devem garantir que os materiais podem suportar forças de cisalhamento sem deformação excessiva ou falha catastrófica. Na ciência dos materiais, o estudo da tensão de corte ajuda a prever o comportamento dos materiais sob várias cargas, ajudando a criar materiais mais resistentes.

Os materiais respondem de forma diferente à tensão de cisalhamento, e o seu comportamento sob essa tensão é fundamental para a sua aplicação na engenharia. Aqui estão alguns materiais de engenharia comuns e as suas caraterísticas relacionadas com a tensão de corte:

• Metais: Os metais apresentam normalmente uma elevada resistência ao corte, o que os torna adequados para aplicações de suporte de carga. Podem sofrer deformações plásticas significativas antes de falharem, o que lhes permite absorver e redistribuir eficazmente as forças de corte.
• Polímeros: Os polímeros apresentam uma vasta gama de comportamentos sob tensão de cisalhamento, dependendo da sua estrutura molecular. Os polímeros termoplásticos podem deformar-se significativamente sob tensão de cisalhamento, enquanto os polímeros termoendurecíveis são mais frágeis e podem falhar com tensões de cisalhamento mais baixas.
• Compósitos: Os materiais compósitos, como os plásticos reforçados com fibras, são projectados para maximizar a resistência ao cisalhamento através da combinação de materiais com propriedades complementares. As fibras proporcionam uma elevada resistência à tração, enquanto o material da matriz resiste às forças de cisalhamento.
• Cerâmica: As cerâmicas têm uma elevada resistência à compressão, mas uma baixa resistência à tração e ao corte, o que as torna frágeis e propensas a falhas súbitas sob forças de corte.

Compreender as propriedades destes materiais em relação à tensão de corte é crucial para a sua aplicação em projectos de engenharia. A seleção do material adequado com base nas suas caraterísticas de cisalhamento garante a segurança, a fiabilidade e a longevidade de estruturas e componentes.

Cálculo da tensão de cisalhamento

A tensão de cisalhamento é importante na engenharia e na ciência dos materiais; mede a força por unidade de área paralela à superfície de um material. O cálculo exato é essencial para prever o comportamento do material sob várias cargas, garantindo a integridade estrutural e a segurança. A fórmula fundamental para a tensão de cisalhamento (τ) é dada por:

onde ( F ) é a força aplicada, e ( A ) é a área sobre a qual a força é distribuída.

Distribuições complexas de tensão

Em cenários mais complexos, como formas irregulares, o cálculo da tensão de corte pode utilizar uma fórmula mais pormenorizada:

onde:

• ( V ) é a força de cisalhamento,
• ( Q ) é o primeiro momento da área,
• ( I ) é o momento de inércia,
• ( t ) é a espessura.

Esta abordagem é particularmente útil em aplicações de engenharia que envolvem vigas e componentes estruturais com diferentes formas de secção transversal.

Cálculo da tensão de corte máxima em formas comuns

Compreender a tensão de corte máxima em formas comuns é crucial para projetar estruturas seguras e eficazes. Para secções rectangulares, a tensão de corte máxima é calculada como:

em que ( A ) é a área da secção transversal (profundidade × largura).

Para veios circulares ocos, a fórmula é mais complexa:

em que ( R ) e ( R_i ) são os raios exterior e interior, respetivamente.

Nas vigas em I, a tensão de corte máxima ocorre tipicamente na junção entre a alma e o banzo, exigindo uma consideração cuidadosa da largura do banzo e da espessura da alma nos cálculos.

Tensão de cisalhamento em dinâmica de fluidos

Na dinâmica dos fluidos, a tensão de corte está relacionada com a viscosidade (μ) e a alteração da velocidade num fluido. É definida por:

em que ( du/dy ) é a variação da velocidade perpendicular à direção do escoamento. Esta equação ajuda a compreender as forças em condutas e em torno de superfícies aerodinâmicas.

Impacto da tensão de cisalhamento nas propriedades do material

A tensão de cisalhamento afecta significativamente a forma como os materiais se comportam e as caraterísticas que apresentam. Quando os materiais são sujeitos a tensão de cisalhamento, sofrem deformação devido ao deslizamento das suas camadas internas. Esta deformação pode ser elástica, permitindo que o material regresse à sua forma original após a remoção da tensão, ou plástica, levando a alterações permanentes. A extensão da deformação depende de propriedades como o módulo de rigidez, que mede a capacidade de um material resistir à deformação por cisalhamento.

Relação entre tensão de cisalhamento e resistência do material

Resistência ao cisalhamento

A resistência ao cisalhamento é crucial para compreender a capacidade de um material para suportar a tensão de cisalhamento sem falhar. É a tensão de cisalhamento mais elevada que um material pode suportar antes de se partir. Esta propriedade é vital na seleção de materiais para aplicações de engenharia em que se prevêem elevadas forças de corte. Os metais como o aço, conhecidos pela sua elevada resistência ao corte, são frequentemente utilizados em aplicações estruturais.

Resistência ao escoamento

O limite de elasticidade em cisalhamento é importante para materiais dúcteis, representando o nível de tensão no qual um material começa a deformar-se plasticamente. Para além deste ponto, ocorre uma deformação permanente. A compreensão desta propriedade ajuda os engenheiros a conceber componentes que podem suportar cargas operacionais sem alterações irreversíveis de forma.

Efeitos sobre a durabilidade e o desempenho

A tensão de corte influencia significativamente a durabilidade e o desempenho dos materiais. A fadiga é um dano que se acumula ao longo do tempo quando um material enfrenta cargas repetidas, acabando por provocar a falha mesmo com níveis de tensão mais baixos. Isto é especialmente crítico em componentes sujeitos a cargas dinâmicas, como em máquinas rotativas e elementos estruturais em edifícios e pontes.

Alterações nas propriedades mecânicas devido à tensão de cisalhamento

Endurecimento do trabalho

O endurecimento por trabalho, ou endurecimento por deformação, ocorre em materiais, particularmente metais, sob tensão de cisalhamento. Embora o endurecimento por trabalho aumente a resistência, também torna o material menos flexível e mais suscetível de quebrar. Este processo aumenta a dureza e a resistência através da deformação plástica, mas reduz a ductilidade.

Relação tensão-deformação

A relação tensão-deformação sob tensão de cisalhamento revela como os materiais se deformam e falham. Para muitos materiais, esta relação é linear até ao ponto de cedência, seguida de uma região não linear onde ocorre a deformação plástica. O declive da parte linear é definido pelo módulo de cisalhamento, indicando a rigidez do material. Os engenheiros utilizam esta relação para prever o comportamento do material sob várias condições e para conceber componentes que possam suportar as tensões esperadas.

Efeitos da temperatura

As variações de temperatura podem alterar as propriedades mecânicas sob tensão de cisalhamento. As temperaturas elevadas podem diminuir a resistência ao cisalhamento e tornar os materiais mais flexíveis, enquanto as temperaturas baixas podem torná-los frágeis e mais fáceis de partir. Estes comportamentos dependentes da temperatura são cruciais para aplicações em ambientes com flutuações extremas de temperatura, como nas indústrias aeroespacial e automóvel.

Alterações microestruturais

A tensão de cisalhamento pode induzir alterações microestruturais nos materiais, tais como o rearranjo dos grãos nos metais ou o alinhamento das cadeias de polímeros nos plásticos. Estas alterações podem melhorar ou degradar as propriedades do material, dependendo da natureza e extensão da tensão. Por exemplo, nos metais, a tensão de cisalhamento pode causar o refinamento dos grãos, melhorando a resistência e a tenacidade. Nos polímeros, o alinhamento induzido pelo cisalhamento pode aumentar a rigidez e a resistência na direção do alinhamento, mas pode reduzir as propriedades noutras direcções. Compreender o impacto da tensão de cisalhamento nas propriedades dos materiais é essencial para selecionar os materiais certos e conceber componentes que possam suportar as exigências operacionais. Este conhecimento ajuda a garantir a segurança, fiabilidade e longevidade das estruturas e sistemas de engenharia.

Aplicações da tensão de cisalhamento em engenharia

Definição e cálculo da tensão de cisalhamento

A tensão de cisalhamento (τ) é a força aplicada paralelamente à superfície de um material, dividida pela área sobre a qual a força é aplicada. Ocorre quando as forças são aplicadas em direcções opostas em diferentes partes de um objeto, fazendo com que o material sofra uma deformação por deslizamento. A fórmula básica para calcular a tensão de cisalhamento é:

onde ( F ) é a força aplicada, e ( A ) é a área sobre a qual a força é distribuída.

Aplicações da tensão de cisalhamento em vários campos da engenharia

Engenharia de estruturas

Na engenharia estrutural, a tensão de corte é crucial para o dimensionamento e análise de elementos de suporte de carga. Componentes como vigas, pilares e paredes de cisalhamento devem resistir às forças laterais do vento, terramotos e outras cargas para manter a integridade estrutural. Os engenheiros utilizam os cálculos de tensão de corte para garantir que estes elementos conseguem suportar as cargas esperadas ao longo da vida útil da estrutura.

Engenharia aeroespacial

A engenharia aeroespacial baseia-se fortemente na análise de tensões de corte para garantir a integridade estrutural de aeronaves e naves espaciais. Os engenheiros utilizam modelos avançados para prever o comportamento dos materiais sob elevadas tensões de corte, optimizando os projectos em termos de peso, resistência e eficiência de combustível. Esta análise é fundamental para a segurança e o desempenho dos veículos aeroespaciais.

Ciência dos materiais

Na ciência dos materiais, compreender a tensão de cisalhamento é vital para desenvolver e testar novos materiais. Na indústria automóvel, os materiais são rigorosamente testados para garantir que conseguem suportar forças de cisalhamento operacionais. Estes testes ajudam a criar materiais com caraterísticas de desempenho melhoradas, tais como maior resistência e maior durabilidade.

Engenharia Biomédica

A tensão de cisalhamento desempenha um papel significativo na engenharia biomédica, particularmente no estudo do fluxo sanguíneo e da saúde cardiovascular. A interação entre o fluxo sanguíneo e as paredes arteriais é influenciada pela tensão de cisalhamento, com impacto em condições como a aterosclerose. Este conhecimento ajuda a conceber dispositivos médicos, como stents e válvulas cardíacas artificiais, que funcionam eficazmente sob forças de cisalhamento no corpo.

Engenharia mecânica

Na engenharia mecânica, a tensão de corte é crucial para processos como a conformação e maquinagem de metais. A análise da tensão de corte é também crucial para a conceção de engrenagens e fixadores que têm de suportar cargas operacionais sem falhar. Compreender a forma como os metais respondem a estas forças ajuda a otimizar técnicas como o forjamento, a laminagem e o corte.

Estratégias de atenuação da tensão de corte

Os engenheiros utilizam várias estratégias para atenuar os efeitos negativos da tensão de corte:

• Materiais e conceção avançados: A utilização de materiais com elevada resistência ao corte e a incorporação de caraterísticas de projeto que distribuam mais uniformemente as forças de corte podem aumentar a resistência estrutural.
• Modelação computacional: Os modelos computacionais avançados permitem aos engenheiros prever e gerir a tensão de corte em sistemas complexos, conduzindo a concepções mais eficientes e seguras.
• Testes e análises: Testes e análises rigorosos de materiais sob condições de tensão de cisalhamento garantem que eles podem suportar as cargas esperadas sem comprometer a segurança e o desempenho.

Ao compreender e gerir eficazmente as tensões de corte, os engenheiros podem conceber estruturas e componentes mais seguros, mais eficientes e mais duradouros em várias disciplinas de engenharia.

Perguntas mais frequentes

Seguem-se as respostas a algumas perguntas frequentes:

O que é a tensão de corte e como é calculada?

A tensão de cisalhamento é um tipo de tensão que ocorre quando são aplicadas forças paralelas à superfície de um material, fazendo com que as camadas adjacentes deslizem umas em relação às outras. Esta força interna quantifica a resistência de um material a forças de cisalhamento, o que é crucial para compreender como os materiais se deformam sob tais condições. A tensão de cisalhamento é calculada utilizando diferentes métodos, dependendo da aplicação:

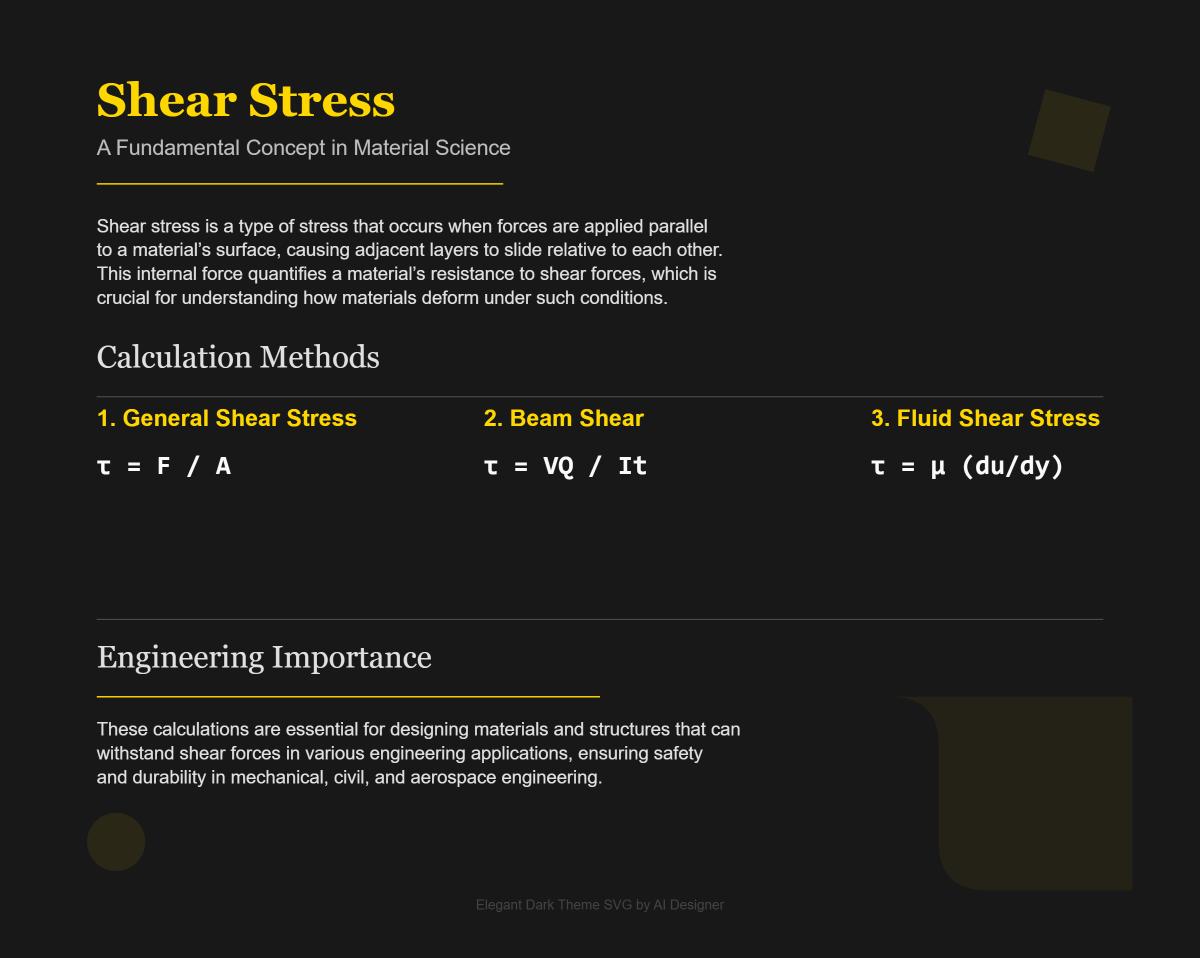

1. Tensão de cisalhamento geral: A tensão de cisalhamento média (τ) é calculada com (τ = F / A), onde (F) representa a força aplicada e (A) é a área da secção transversal do material.
2. Cisalhamento da viga: Para vigas, a tensão de cisalhamento é determinada por (τ= VQ / It), incorporando a força de cisalhamento vertical (V), o primeiro momento de área (Q), o momento de inércia ((I)) e a espessura (t) da viga.
3. Tensão de cisalhamento do fluido: Nos fluidos, a tensão de cisalhamento é dada por (τ = μ (du/dy)), envolvendo a viscosidade dinâmica (μ), a mudança de velocidade (du) e a distância na qual a mudança ocorre (dy).

Estes cálculos são essenciais para a conceção de materiais e estruturas que possam resistir a forças de corte em várias aplicações de engenharia.

Quais são as aplicações práticas da tensão de corte em engenharia?

A tensão de corte tem várias aplicações práticas na engenharia, sendo crucial para a conceção, segurança e eficiência de várias estruturas e componentes. Na engenharia civil, a tensão de corte é vital para o projeto estrutural, ajudando os engenheiros a avaliar a capacidade de carga e a estabilidade de pontes, edifícios e barragens. Também desempenha um papel fundamental na conceção de fundações e muros de contenção, avaliando a resistência ao corte do solo para evitar o deslizamento ou a instabilidade.

Na engenharia mecânica, a tensão de cisalhamento é significativa em componentes rotativos, como veios que transmitem binário, garantindo que podem suportar forças de torção sem torcer ou fraturar. Os componentes de fixação, como parafusos e rebites, também devem resistir a forças de cisalhamento para manter a durabilidade e a fiabilidade das juntas em condições dinâmicas.

A engenharia aeroespacial baseia-se na tensão de cisalhamento para conceber estruturas de aeronaves leves e fortes, como asas e fuselagens, que devem distribuir e suportar forças aerodinâmicas durante o voo. Na ciência dos materiais, a compreensão da tensão de cisalhamento é crucial para analisar a deformação e a falha do material, ajudando na seleção do material e na conceção estrutural. Estas aplicações sublinham a importância de avaliar e gerir com precisão a tensão de corte na engenharia para garantir a segurança e o desempenho de estruturas e componentes.

Como é que a tensão de corte afecta as propriedades dos materiais?

A tensão de cisalhamento tem um impacto significativo nas propriedades do material, influenciando o seu comportamento de deformação e desempenho geral. Definida como a força por unidade de área aplicada paralelamente à superfície de um material, a tensão de cisalhamento pode fazer com que as camadas dentro do material deslizem umas sobre as outras. Esta tensão pode levar à deformação elástica (temporária) e plástica (permanente), dependendo da magnitude da força e das propriedades inerentes do material.

A elevada tensão de cisalhamento pode resultar em deformação plástica, em que o material sofre uma mudança permanente de forma. Além disso, acelera o desgaste e a abrasão da superfície, reduzindo assim a vida útil do material. A tensão de cisalhamento também afecta a estrutura interna e a estabilidade dos materiais, alterando a sua resistência e durabilidade. Estes efeitos tornam crucial que os engenheiros compreendam e atenuem a tensão de cisalhamento através de estratégias como a utilização de lubrificantes para minimizar o atrito e a seleção de materiais com maior resistência à tensão de cisalhamento, como ligas de alta resistência ou compósitos.
